最先端技術と高精度解析が融合。肉厚部品から微細構造まで鮮明に可視化し、品質保証の「したい」を「できる」に変える。

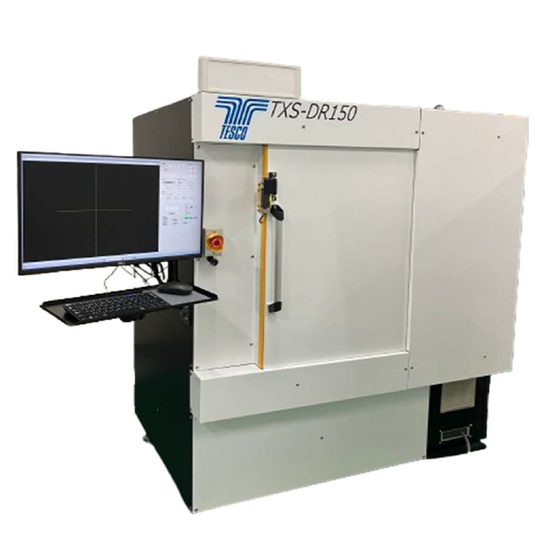

最先端テクノロジーと高精度な画像解析機能を融合させた、次世代の検査装置が登場。品質保証業務を強力にサポートし、最高レベルの信頼性を実現 本装置は、335Wの高出力ミリフォーカスX線源による肉厚部品の鮮明な撮影、または最新のマイクロフォーカス線源による長寿命で安定した低焦点性能のいずれかを選択可能です。 高精細・広視野なフラットパネルディテクタ（ラインセンサーへの変更も可）との組み合わせにより、微細な内部構造までクリアに可視化します。 350mm×500mmの広範囲な撮影エリアを確保しながら、設置場所を選ばないコンパクト設計。直感的な操作性とスピーディな撮影プロセスにより、現場の作業効率を最大限に引き出します。 さらに、多彩な画像解析ソフトがお客様の「したいこと」を「できること」へと変え、検査の可能性を広げます。 開発から製造まで、安心のメイド・イン・ジャパン。高品質と安全性を兼ね備えた「確かな装置」で、確かな検査結果をお約束します。 【オプション】 ・大型部品への対応：製品サイズ 幅350mm×高500mmまで対応可能 ・画像解析ソフト：パノラマ撮影・2点間計測・血管判別/精細化
この製品へのお問い合わせ
基本情報
【サンプルサイズ】 搭載可能サイズ：Φ200×Ｈ650ｍｍ 検査可能範囲(撮影)：Φ200×Ｈ550ｍｍ ※オプションでΦ350×Ｈ500ｍｍ 最大質量：15Kg(最大荷重) 【Ｘ線源】 最大管電圧 / 焦点サイズ / 最大出力 ◆TXS-DR150 ：150㎸ミリフォーカス線源 ・最小焦点 0.3×0.3ｍｍ 最大焦点 0.6×0.6ｍｍ ・最大出力 小焦点210Ｗ 大焦点 355Ｗ ◆TXS-DR130f：130㎸マイクロフォーカス線源 ・最小焦点12μｍ 最大焦点 45μｍ ・最大出力 小焦点8Ｗ 大焦点 30Ｗ 【透視視野】 FDP入力サイズ 244×307mm(2048×2560：2.5k) ピクセルピッチ 120μm 射出ボックス W 1400 × D 1100 × H 1850mm / 2.0トン / 2.5μSv/h以下
価格帯
納期
用途／実績例
自転車部品や電子基板の透過など
カタログ（2）
カタログをまとめてダウンロード
企業情報
穂高電子は1967年に神奈川県横浜市で設立された電子計測器販売商社です。 電流・電圧測定器、周波数測定器、騒音・振動測定器、環境試験機、赤外線サーモグラフィ等を取り扱い、電機製品製造メーカ様や自動車メーカ様、大学、官公庁等幅広いお客様の課題解決に取り組んでまいりました。 さらに、お客さまのあらゆるニーズに対応し、製品のカスタマイズなども行っております。 現在、本社横浜をはじめ、東京・厚木・名古屋・三重・浜松・関西・京都・岡山の国内9拠点を軸に、地域密着型のお取引・ご提案をさせていただいております。
