繰り返し精度±0.05μm、IP67対応の非接触磁気スイッチ・センサー
電子機器業界では、基板実装の精度が製品の品質を左右します。特に、小型化が進む中で、正確な位置決めは、部品の配置ミスや接触不良を防ぐために不可欠です。従来の接触型センサーでは、汚れや摩耗による誤作動のリスクがありました。当社の小型磁気スイッチは、非接触で高精度な位置決めを実現し、製品の信頼性向上に貢献します。 【活用シーン】 ・基板実装ロボット ・電子部品の組み立て工程 ・精密測定機器 【導入の効果】 ・高精度な位置決めによる品質向上 ・非接触型による長寿命化 ・IP67準拠による高い環境耐性
この製品へのお問い合わせ
基本情報

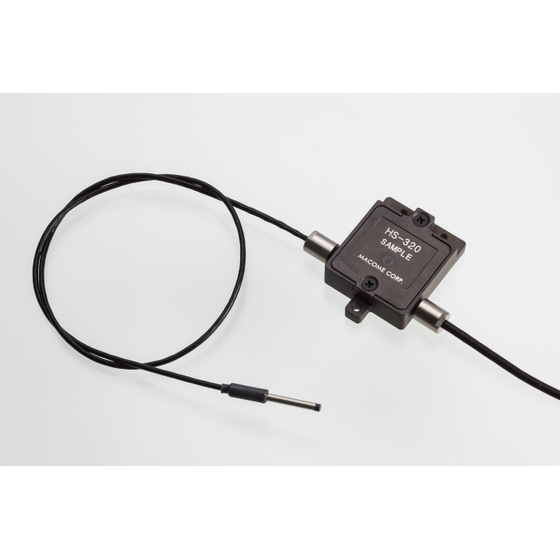

【特長】 ・Φ3mmの小型ヘッドで、設置場所を選ばない ・±0.05μmの繰り返し精度 ・非接触磁気検出方式で、汚れや粉塵に強い ・IP67準拠の防水・防塵性能 ・NPN/PNPトランジスタ出力 【当社の強み】 ・磁気センサーの専門メーカー ・長年の実績とノウハウ ・カスタム対応による最適なソリューション提供 ・3年間の製品保証 ・国内開発・製造
価格帯
1万円 ~ 10万円
納期
~ 1週間
※数量によって変動しますのでお問い合わせください。
用途／実績例
マシニングセンターの高精度原点検出 超精密加工機の熱膨張補正用 リニアエンコーダーの原点検出器 XYステージや回転テーブルの原点検出器 高精度位置決め
カタログ（5）
カタログをまとめてダウンロード
CADデータ（10）
| 型番 | 概要 | ファイル |
|---|---|---|
| HS-321＋D-320 | 原点位置のセンターを高精度に検出するための高精度位置決めセンサー PNP出力 |
|
| HS-321＋D-320 | 原点位置のセンターを高精度に検出するための高精度位置決めセンサー PNP出力 |
|
| HS-320＋D-320 | 原点位置のセンターを高精度に検出するための高精度位置決めセンサー NPN出力タイプ |
|
| HS-320＋D-320 | 原点位置のセンターを高精度に検出するための高精度位置決めセンサー NPN出力タイプ |
|
| MG-210 | LS・FS用 発磁体 |
|
| MG-210 | LS・FS用 発磁体 |
|
| MG-220 | LS・FS用 発磁体 |
|
| MG-220 | LS・FS用 発磁体 |
|
| D-320 | HS-320・HS-321用ヘッドフォルダー |
|
| D-320 | HS-320・HS-321用ヘッドフォルダー |
|
企業情報
オリジナル技術である可飽和コイルを利用した、原理的にシンプルな磁気検出素子技術により、悪条件下でも高精度で長期間安定してお使い頂けます。無人搬送台車や産業機器、省力化機械を中心に、マテハン、工作機械、射出成形機・土木建築建設ロボット、食品機械、産業機械、原子力設備、船舶といった幅広い業界から厚いご支持を頂いております またF1やMoto GPといったモータースポーツ向けセンサーや、建設機械向けの傾斜計、科学分野では超高精度計測に用いる磁気センサーも得意としています。立体駐車場・ゴルフカート誘導センサーなども一部採用頂いております。100%日本国内で開発・製造しており、製品ラインナップの8割以上はお客様の個別のご要望に基づく特注品です 防水・防爆・耐熱・耐水・耐放射線仕様など特注対応品も多数あります センシング・測定で何かお困りごとがございましたら是非ご相談ください IoTプラットフォーム 既存品の軽微なカスタムから新しい検出原理のご提案まで、営業・技術スタッフが全力で対応します。カイゼンのお手伝いもお任せください 標準品につきましては安心の3年保証です。所在地長野県 伊那 イプロスものづくり 掲載
