**HDMI→LVDS変換ボード（RTD2513A採用） 産業用液晶パネルをHDMI映像で直接駆動**

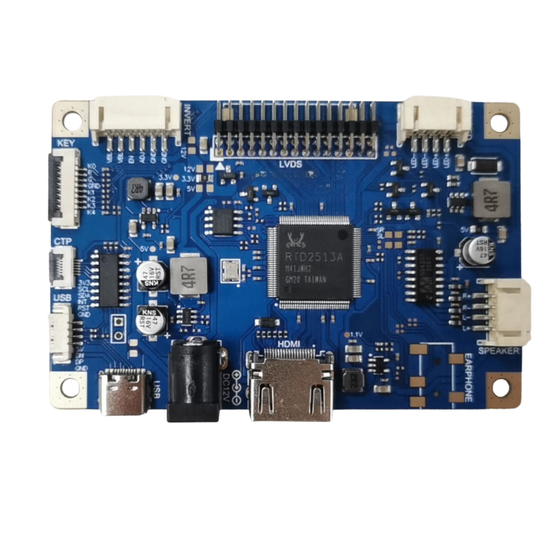

HDMI入力信号を直接LVDS液晶パネルに出力する 変換ボード（RTD2513A採用） 本製品は、リアルテック社製 **RTD2513A コントローラIC** を搭載した HDMI → LVDS 変換基板です。HDMI出力機器（PC / 組込み機器 / 検査装置 / ゲーム機など） の映像を、産業用やカスタム表示装置に使われる **LVDS液晶パネルへ直接入力**できます。 ▪ HDMI入力 → LVDS出力のシンプル構成 ▪ RTD2513A のネイティブ変換対応で安定動作 ▪ 多様な解像度対応（～1920×1200程度まで） ▪ 試作・評価機から量産装置まで対応可能 既存パネルの再利用や、省スペース・低コストの組込み液晶表示用途に最適です。 用途例： ・検査装置・測定システムの表示部 ・産業用ターミナルディスプレイ ・装置組込みモニター ・評価・試作機の映像出力結果表示 ※ パネル側仕様が未確定の場合でも、お気軽にご相談ください。
この製品へのお問い合わせ
基本情報
項目仕様 モデル名HDMI→LVDS変換ボード（RTD2513A搭載） コントローラICRealtek RTD2513A 映像入力HDMI 1.4 ×1 対応解像度480p / 576p / 720p / 1080p / ★最大1920×1200 ※パネル仕様依存 映像出力LVDS（シングルリンク / 1ch〜） LVDS対応6bit / 8bit / 10bit LVDS 対応パネルLVDS接続液晶パネル全般（産業用／評価用） 電源入力DC 5V / DC 12V（ジャンパ切替対応） HDMI準拠HDMI 1.3 互換 設置形態組込み基板タイプ 動作温度-10℃ ～ +60℃ 保存温度-20℃ ～ +70℃ 寸法（基板）約 75 × 50 mm（参考値／製造ロットにより変動） 機能低遅延変換 / AC切替不要 / ファーム調整対応 適用分野検査装置・業務装置・評価機・組込みディスプレイ 保証6か月（初期不良対応）※メーカー保証条件による
価格情報
✔ 1個から購入可能ため、評価用途でも使いやすい ✔ 数量が増えるほど単価が下がる階層設定 ✔ パネル指定・カスタム仕様が必要な場合は別途対応 ✔ 技術相談・評価支援も可能 ※ 上記価格は標準販売価格です。数量・仕様・納期により調整いたします。 パネル互換性確認や評価用サポートも承りますので、お気軽にお問い合わせください。
納期
用途／実績例
こんな用途にも使えます（項目） PC・産業機器の表示部を既存パネルで運用したい 試作・評価機の映像出力に手軽に対応したい 既存装置のディスプレイ更新・延命ニーズ OEMボードとして組込み表示機構に組み込みたい
詳細情報
-
HDMI入力信号をLVDS出力に変換する Realtek RTD2513A搭載 HDMI→LVDS変換ボード
