自動車部品の測定に最適。非接触測定で、高速・高精度な測定を実現。
自動車業界では、部品の品質と性能を保証するために、高い測定精度が求められます。特に、エンジンやトランスミッションなどの重要部品においては、寸法のわずかな誤差が性能低下や故障につながる可能性があります。MarShaft SCOPE plus2Dは、旋盤加工された軸物部品の精密な測定を可能にし、自動車部品の品質向上に貢献します。 【活用シーン】 ・エンジン部品の寸法測定 ・トランスミッション部品の形状測定 ・品質管理部門での検査 ・生産現場での工程内測定 【導入の効果】 ・高精度な測定による品質向上 ・測定時間の短縮による生産性向上 ・オペレーターの負担軽減 ・不良品の削減
この製品へのお問い合わせ
関連動画
基本情報
【特長】 ・全自動測定によるオペレーターの操作ミス軽減 ・3つの精密測定用軸（C, Z, X軸）による高精度なポジショニング ・シンプルな操作性（MarWin EasyShaft ソフトウェア） ・高精度マトリックスカメラによる高速かつ精密な測定 ・カメラと接触式測定プローブの同時測定（オプション） ・ズーム機能による微小形状の正確な測定 【当社の強み】 Mahrは160年の歴史を持つ、製造業向け精密測定機器の総合メーカーです。お客様の測定タスクに対応する最新のソリューションをご提案し、個別の測定事例に対応します。
価格情報
■お客様のワーク・測定要件に対応する機種・アクセサリ・仕様をご提案し、 お見積りさせて頂きます。お気軽にお問合せ下さい。 ■専任のアプリケーションエンジニアによるサンプル測定を承っております。 是非ご相談下さい！ ■3Dタイプの『MarShaft SCOPE 600 plus 3D』もラインナップしております。 詳しくはお問合せ下さい。
納期
※納期についてはお問い合わせください。
用途／実績例
NC旋盤加工された軸物部品の測定に最適です。 シャフトはもちろん、円筒形状の部品・製品の多彩な測定をこの1台で！ ■基準位置間の長さ(座標間の距離) ■シャフトの直径 ■輪郭形状(曲線等)の公差、位置(座標)の公差 ■オフセット値 ■溝部分の幅 など多彩に利用可能 【測定できる項目の例】 長さ、溝幅、軸径、二面幅、円弧、交点、角R／隅R、面取り、テーパー角、軸周りの角度、ネジ（山径／谷径／ピッチ）、穴位置検出、真円度、真直度、円周振れ、全振れ、円筒度、対称度、同軸度、直角度、平行度、平面度、線の輪郭度
ラインアップ（2）
| 型番 | 概要 |
|---|---|
| Marshaft SCOPE 350 plus | ■スタンド型測定範囲 Z = 350 mm / Φ = 120 mm |

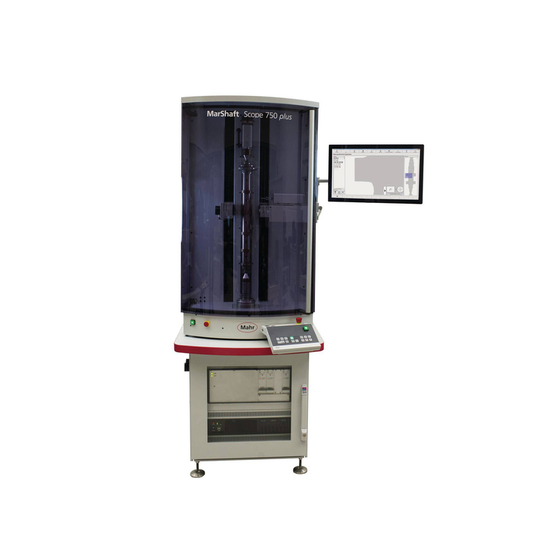

| Marshaft SCOPE 750 plus | ■スタンド型測定範囲 Z = 750 mm / Φ = 80 mm、 120 mm |
