加工品質と処理能力とを高い次元で両立！複雑な形状や角部や曲線も、直線と同様、高速かつ高品質な加工を実現
『TLSM-301』は、量産工程において必要とされる処理能力とディスプレイ用 光学フィルムに求められる加工品質とを両立した光学フィルム用レーザー 切断システムです。 独自の制御技術を用いた高速スキャンニングシステムにより大幅な処理能力の 向上を果たすとともに、新開発の光学システムにより熱影響を低減した 高い加工品質を実現。 また、レーザを用いた非接触加工では、外部応力が生じないためクラックのない 切断を行うことが可能です。 【仕様(一部)】 ■発振器 定格出力(波長)：RF励起CO2レーザ 400W(10.6μm)又は350W(9.4μm) ■レーザ走査方式：ガルバノスキャナとステージによるOn the fly ■ガルバノスキャナ：デジタルガルバノスキャナ ■ステージ：リニア駆動式XYステージ(Max.1000mm/s) ■位置補正：画像認識によるアライメント ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報

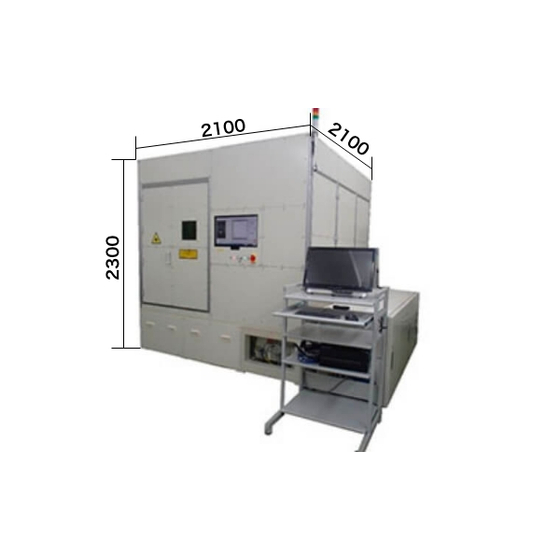

【その他の仕様】 ■ワーク固定：500×500mm対応 アルミ製ワークセットテーブルでの真空吸着 ■光学系：ビーム整形光学系(オプション)Fθレンズ 他 ■装置サイズ：W2100mm×D2100×H2300mm(FFU除く) ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【加工実例(一部)】 ■PETフィルム切断 ■COPフィルム切断 ■粘着フィルム切断 ■繊維系素材切断 ■積層されたフィルムのハーフット ■包装用フィルム切断 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は、レーザ加工装置、FAメカトロ装置、システム制御を主に 取り扱っております。 電気・機械・情報・光学系の設計から、製作・試運転調整・現地立上げまでを 一貫して対応できる体制で、お客様の様々なニーズに対しスピーディーに お応えいたします。 また、納入させていただいた後のメンテナンスや改造などの アフターサービスも機械と電気、情報、光学系が一体となった 総合的なサービスにてお応えいたします。
