データ転送に対応した4接続CoaXpress CXP-12フレームグラバー

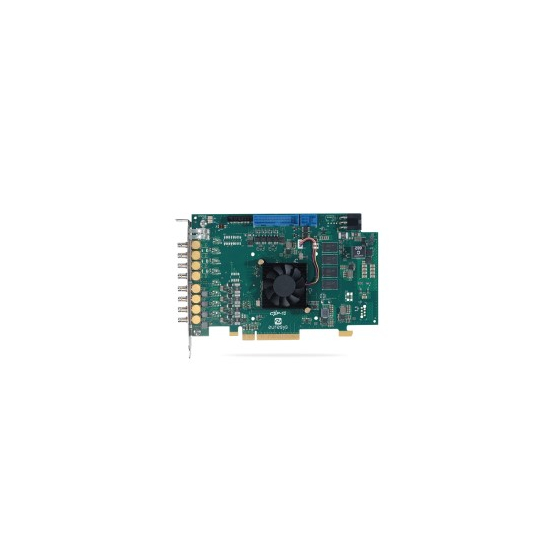

『Coaxlink Quad CXP-12 DF』は、CoaXPress CXP-12 4接続と データ転送出力4個を備えたフレームグラバーです。 カメラからホストPCメモリまでの最大帯域幅は5,000 MB/秒。PCIe 3.0(Gen 3) x8 バスにより、持続バス帯域幅6,700 MB/秒を提供。ロングケーブルに対応しており、 CXP-12速度(12.5 Gbps)で40メートル、CXP-6速度(6.25 Gbps)で72メートル、 CXP-3速度(3 Gbps)で100メートルに達します。 Power over CoaXPressにより、24 VDCのチャンネルあたり最大17 Wでカメラを給電可能。 Windows、Linux、およびmacOS用ドライバを提供しています。 【特長】 ■機能が豊富な10本のデジタルI/Oライン ■多種多様なフレームレートコントロール機能 ■Mementoイベントログ取得ツール ■ダイレクトGPU転送対応 ■C2Cリンクカメラの同期 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【主な仕様】 ■Form factor：PCI Express card ■Format：Standard profile, half length, 8-lane PCI Express card ■Cooling method：Air cooling, fan-cooled heatsink ■PCB L x H：167.65 mm x 111.15 mm ■Net weight：188 g ■Host bus：PCI Express 3.0, 8 lanes ■Peak delivery bandwidth：7,800 MB/s ■Camera interface standard：CoaXPress ■Maximum link speed：CXP-12 ■On-board memory：4 GB ■Maximum aggregated camera data transfer rate：50 Gbps (5,000 MB/s) ■Power consumption：Typ. 17.6 W ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
データ転送機能により、1台のカメラの画像データを異なるホストPC上の複数のフレームグラバーに転送し、 画像処理の負荷を分散することができます。 データは、デイジーチェーン構成で同期する最大10台のPCに分散可能です。 PC間は、近接から40メートルまでの距離に対応できます。 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
Euresysは画像・動画取り込み用ボード、画像処理ソフトウェアの製造のリーディングカンパニーです。 Euresys Japanは、日本の販売・サポートの拠点として高品質のソリューション、世界各地のOEMやシステムインテグレータに対するサポートを提供しています。 Euresysは革新的なハイテク大手として、画像・ビデオ取り込みコンポーネント、フレームグラバー、FPGA IPコア、および画像処理ソフトウェアを設計・提供しています。コンピュータビジョン、マシンビジョン、ファクトリーオートメーション、医療用画像処理で活躍しています。 Euresysの能力は、子会社の Sensor to Imageが30年もの年月で培った、GigE Vision、USB3 Vision、CoaXPress、Camera Link、GenICamといったイメージング分野のノウハウによってさらに強化されています。 ソフトウェア画像解析の専門知識には、3D検査、ディープラーニングを使用した欠陥検出、サブピクセル測定、パターンマッチング、カラー分析、光学文字認識、バーコードの読み取りと検証が含まれます。
