高い繰り返し位置決め精度、旋盤向け工具検査用計測アームシステム
MIDA ARM（ミダ・アーム）システムは、接触式ツールセッターアプリケーションです。サイズを問わず旋盤やターニングセンター内に工具をセットし、その摩耗と完全性のチェックにご利用いただけます。 MIDA ARMは、高精度で工具の座標を検知します。測定値を瞬時にマシンにフィードバックするため、手動でデータを入力する際の人的ミスがなくなります。 MIDA ARMを使用することで、摩耗した工具を識別する必要がなくなり、工具のセッティングと工程中の段取り替えの回数を削減します。
この製品へのお問い合わせ
基本情報
〇 Mida Tool Eye / Mida Set ユニット タッチ動作方向（ TT30 プローブで機械の軸）：±X, ±Z 位置の繰り返し精度（スピンドル 6” - 15” タイプ）： 2σ ≤ 5 μm 位置の繰り返し精度（スピンドル 18” - 24” タイプ）：2σ ≤ 8 μm 防水性（カバー装着時）：IP67 防水性（アーム装着時）：P65 ＊詳細は、カタログよりご覧ください
価格情報
お気軽にお問合せください。
納期
用途／実績例
・サイクルタイムを短縮 ・生産性アップ ・サイズの種類が豊富 ・待機位置の占有スペースは最低限 ・多用途性 ・取り付けが容易
ラインアップ（2）
| 型番 | 概要 |
|---|---|

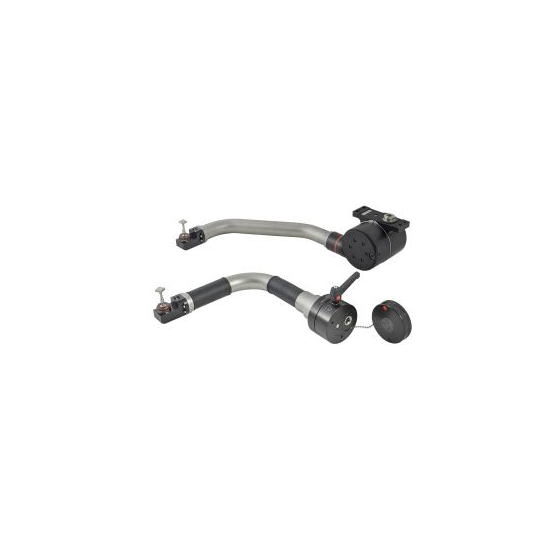

| Mida Set（ミダ・セット） | 着脱可能なアーム。工具セット工程中にマシン内に取り付け、完了したら取り外します。当システムは、マシンの主軸側に永久的に取り付ける固定ベース部と、タッチプローブを取り付けるアーム部で構成されます。ロックシステムの採用により、タッチプローブの測定位置の高い繰り返し精度を保証します。 加工フェーズ中は、固定ベースは、密閉カバーで保護されます。このカバーは、電気接続部を切り粉とクーラントから保護します。 |
| Mida Tool Eye（ミダ・ツールアイ） | 固定ベース部とマシン内に格納されるアームで構成するシステム。Mida Tool Eyeには、手動式と電動式の2つのバージョンがあります。2つのバージョンの違いは、プローブの測定位置への移動方法です。手動式Mida Tool Eyeバージョンでは、手動で上下に動かして位置決めを行います。一方、電動式Mida Tool Eyeバージョンでは、位置決めが自動で行われます。 |
カタログ（1）
カタログをまとめてダウンロード
