☆過酷な高負荷試験に適用可能☆ 転がり運動や滑り運動によって発生する応力の研究に適用できます。

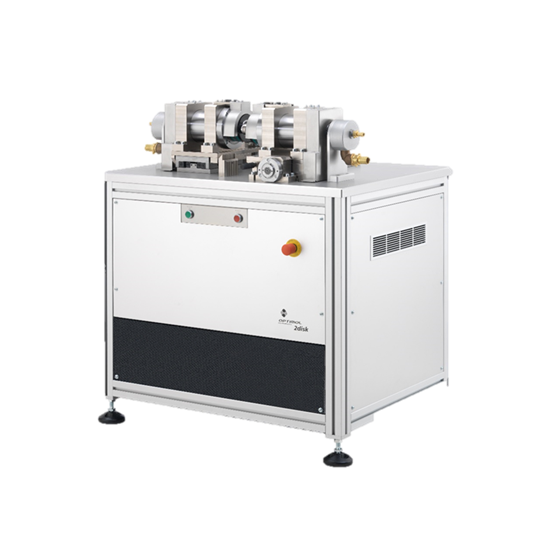

【概要】 2disk試験機は、大きな応力がかかる転がり接触で基材、硬質薄膜、潤滑剤を試験する場合に最適な試験機です。リグテスターとして試行錯誤を重ねたこの2diskは、転がり運動や滑り運動によって発生する応力の研究に適用できます。 ＊適用範囲：転がり軸受、歯車、カムフォロア、ホイールレールシステムで発生する機能およびアプリケーション指向の実用的シミュレーション 【試験原理】 ・2基の各⾃独⽴したドライブシャフト上に2個のディスク型試験片をセット ・2個のディスクの接触⾯でお互いに押し付け合う ・2基の独⽴したモーターにより個々に異なる速度でディスク回転を制御、回転⽅向は同期/⾮同期での運転が可能 ・接触によって発⽣する摩擦⼒の測定 【測定機能】 摩擦力、荷重、オイルバス温度、オイルヒーター温度と言った基本的なデータに加えて、トライボロジー現象をより深く分析するのに有用なデータを計測できます。 ・高分解能信号分析測定(HRA) ・電気接触抵抗 ・アコースティックエミッション測定(AE測定) ※動作につきましては、関連リンク先のアニメーションをご参照ください
この製品へのお問い合わせ
基本情報
【2disk試験機で調整可能なパラメータ】 ・荷重: 50～5000N ・回転速度: -3000rpm～3000rpm ・滑り率: 0～100% ・オイル温度: Rt～150℃ ・異なる形状/材質の試験⽚のセットが可能です。 Φ45mm〜60mm、幅10mm 【潤滑剤の供給】 ・オイルバスにオイルを貯めて浸漬試験が可能です。[ヒーター付属] ・試験中にオイルやグリースの供給が可能です。 【オイル供給・循環機構】 ・オイルは、回転数が調整可能なポンプシステムを介してテストディスク間の接触⾯に継続的に供給することができます。 ・オイルはオイルヒーターで最⾼150℃まで加熱できます。 ※オプション ・より多量のオイルを供給させたい場合、最⼤7.2lminまで供給可能なギヤオイルポンプも⽤意しております。 ※オプション 【グリース供給機構】 ・タンク内に装填したグリースをポンプで圧送し、接触部に直接塗布できます。
価格情報
機器構成、オプションなどの有無によって異なりますので、お気軽に担当営業 または 最寄りの営業所までお声がけください。
納期
※機器構成、オプションなどの有無によって異なりますので、お気軽に担当営業 または 最寄りの営業所までお声がけください。
用途／実績例
【2disk試験の対象となる研究部⾨】 材料とコーティングの研究： 耐疲労性、アブレシブ摩耗、熱処理、低摩擦 潤滑油の研究： ストライベック曲線、トラクション評価 【コンポーネント試験例】 ⻭⾯ 転がり軸受 カムフロア CVTギヤ(Continuously Variable Transmission) シンクロナイザーリング ホイールvs レール接触のアプリケーション
詳細情報
-
機構のイメージ図です
-
試験器構造の写真です
-
【オプション】水冷機能もございます
-
【オプション】摩耗量測定センサーもございます
-
【事例写真１】試験後の疲労ダメージ状態を評価可能です
-
【事例写真２】試験後の疲労ダメージ状態を評価可能です
-
【事例写真３】試験後の疲労ダメージ状態を評価可能です
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| 2DISKリグテスター | 本試験機は単一モデルでの販売となります |
