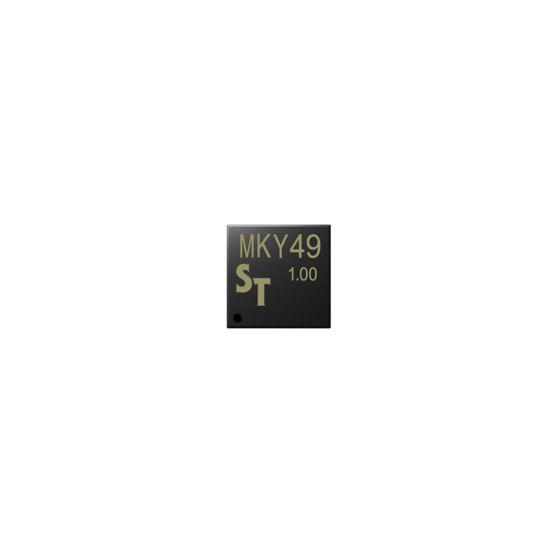

CUnet 対応のマスタ及びスレーブ用IC です。Quad-SPIまたはSPIを用いてCPU と接続し、ご利用いただけます。
512バイトの共有メモリ】 512バイトの共有メモリは、64ブロック（1ブロック8バイト）から構成されています。 この512バイトの共有メモリは、自己（CUnet IC）へ接続しているCPUだけがライトできる「自己占有エリア」と、他のCUnet ICの 入力データがコピーされるエリアから構成されています。 【メール機能用バッファ】 メール機能用バッファは、2つの受信バッファと1つの送信バッファから構成されており、各々のバッファは256バイトです。 【通信制御レジスタ】 通信スタート、エラー確認、メールの送受信などの通信を制御するレジスタです。 このレジスタへアクセスするだけで、簡単にCUnet通信を制御することが可能です。 MKY49 は、割込み端子を持っています。 共有メモリの更新割込み、メール送信割込み、メール受信完了割込み、特定端末の参加割込み、特定端末の離脱割込み、 通信エラー発生割込みなど、多様な割込み機能を実現します。 また、汎用の入力（4bit)、出力(4bit)を備えています。
この製品へのお問い合わせ
基本情報
電源電圧 3.3V 電源電流（max） 125mA (Typ:70mA) パッケージ 0.5mm pitch 48pin-QFN 7×7mm CPUとの接続 SPI接続 (16.6MHz max) Single-SPIまたはQuad-SPI 動作用入力クロック 水晶発振器対応 10MHz 割込み端子 nINT 汎用入力端子 nDin3～nDin0 汎用出力端子 nDout3～nDout0 タイミング通知端子 nPF データハザード防止機能 全GMエリア対応 ●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
価格帯
~ 1万円
納期
用途／実績例
チップマウンタ 半導体製造装置 射出成型機 大型印刷機 自動搬送機 溶接機 放電加工機 防犯制御システム 医療機器 交通情報管理システム（道路信号） アミューズメントパーク管理 倉庫・ビル管理システム NC工作機械 ゴルフ練習場 駐車場管理
