HLS 対応のマスタ用IC です。SPIまたはQuad-SPIを用いてCPU と接続し、ご利用いただけます。

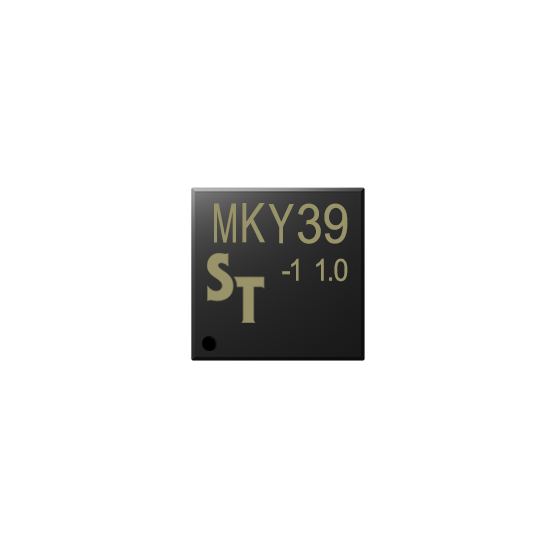

MKY39-1 は、HLS（Hi-speed Link System） 対応のセンタ（以下、「マスタ」と言う）IC です。 MKY39-1 は、SPIまたはQuad-SPIを用いてCPU と接続することにより、CPUからのアクセスが可能になります。 CPUからのMKY39-1へアクセスはSRAMと同じような扱いができ、CPUがMKY39-1のメモリをリード/ライトするだけで通信やDIOを制御することが可能です。 又、より高速なアクセスが可能なバーストアクセスにも対応しています。 MKY39-1 は2本の受信端子(RXD1、RXD2)を持っているので、2系統のRS-485 通信ラインを制御することができます。 また、汎用の入力（4bit)、出力(4bit)を備えています。 MKY39-1 は、通信プロトコルを内蔵しているので、CPU 負荷を軽減した通信機能を実現します。 MKY39-1とMKY39-2の違いは、次の通りです。 MKY39-1: HLSセンタ機能1個入り MKY39-2: HLSセンタ機能2個入り
この製品へのお問い合わせ
基本情報
MKY39-1仕様 ・CPU接続 SPI / Quad-SPI ・制御端子 nSPICS / SPICLK / SPID(0) / SPID(1) / SPID(2) / SPID(3) / ・SPICLK 16.6MHz(max) ・割込み端子 1本 ・汎用入力端子 4本 ・汎用出力端子 4本 ・通信方式 HLS通信方式 ・通信レート 3 / 6 / 12Mbps（全二重/半二重通信） ・パッケージ QFN48ピン ・パッケージ寸法 7 x 7 x 0.8mm(0.5mmピッチ） ・動作周囲温度 -40 ～ +85℃ ・電源電圧 3.3V ・外部入力クロック 10MHz（水晶発振器） ●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
価格帯
納期
用途／実績例
チップマウンタ 半導体製造装置 射出成型機 大型印刷機 自動搬送ロボット 溶接機 放電加工機 パチンコホール管理システム 防犯制御システム 医療機器 交通情報管理システム（道路信号） アミューズメントパーク管理 RFID応用システム 倉庫・ビル管理システム NC工作機械 駐輪場管理
