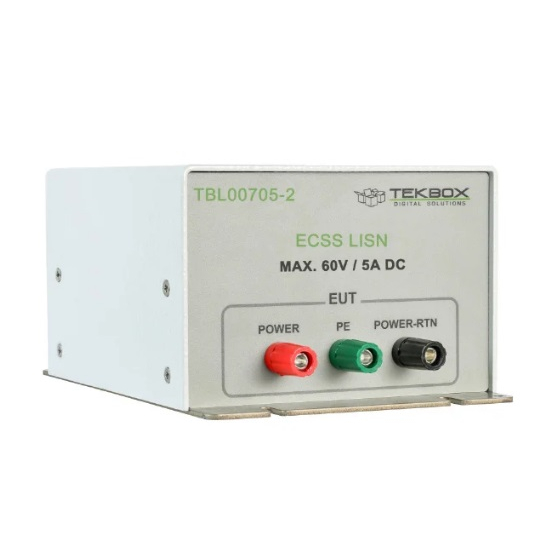

インインピーダンス安定化ネットワーク（LISN）0.7µH TBL00705-2
TBL00705-2 LISN は、10Hz ～ 200 MHz で特性評価された 2 パス 50 Ω // 0.7µH LISN です。これは、ECSS-E-ST-20-07C Rev 1 規格に基づいています。この規格は、LISN の一般的な回路図を提供し、コンポーネントの値にある程度柔軟性を持たせています。TBL00705-2 の実装は、衛星や宇宙船の EMC 測定に使用することを目的としています。LISN には伝導放出測定用の出力はなく、単にラインインピーダンス安定化用のネットワークとして機能します。この規格によると、伝導放出の測定には RF 電流モニタリング プローブが使用されます。0.7 µH インダクタは、宇宙船や衛星の電源ワイヤ ハーネスの一般的なインダクタンスを模倣しています。 LISN は EUT の電源ラインと電源リターンラインに挿入されます。
この製品へのお問い合わせ
基本情報
LISNタイプ：V-AMN、50Ω // 0.7µH 特性周波数範囲：10Hz～200MHz 直流抵抗：400mΩ（パスあたり） 最大電流：5A（連続） 動作電圧範囲：0～60V DC EUT/SOURCE端子：4mmバナナソケット 寸法：幅120mm x 長さ175mm x 高さ85mm 重量：0.9kg
価格帯
納期
用途／実績例
車載 EMC（CISPR 25 / ISO 7637 2 / ISO11452 4） 航空機 EMC（DO 160） 軍用 EMC（MIL STD 461G） 一般 EMC（CISPR 16 1 2） 高電流電源ラインのノイズ測定（最大 100A） コモンモード／ディファレンシャルモードノイズの分離測定 EMC プリコン・ノイズ源解析
詳細情報
-
ラインインピーダンス安定化ネットワーク（LISN）0.7µH TBL00705-2
-
ラインインピーダンス安定化ネットワーク（LISN）0.7µH TBL00705-2
-
ラインインピーダンス安定化ネットワーク（LISN）ラインアップ
カタログ（1）
カタログをまとめてダウンロード
