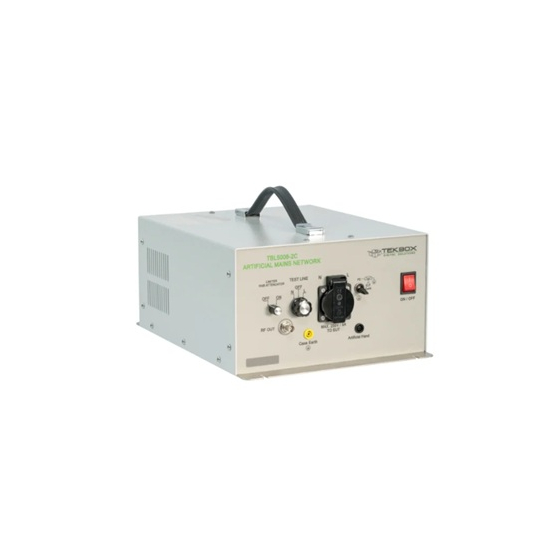

ラインインピーダンス安定化ネットワーク （LISN）50µH TBL5008-2C
TBL5008-2Cは、CISPR 16-1-2規格に準拠し、9kHz～30MHzの周波数範囲で電源ライン上の伝導性エミッションを測定するために設計されたラインインピーダンス安定化ネットワークです。このデバイスは、最大250V、8Aの電源電圧を持つ単相交流電源機器の試験用に設計されています。伝導性ノイズは、相線と中性線の両方で測定できます。TBL5008-2Cは、ラインセレクタースイッチ、切り替え可能なリミッター/ハイパスフィルタ/アッテネータ、延長ケーブルを模擬するPEスイッチ、および人工的な手動接続機能を備えています。 このデバイスは、各国固有のEUTコネクタに対応しています。
この製品へのお問い合わせ
基本情報
周波数範囲：9 kHz～30 MHz インピーダンス：50 Ω × (50 µH + 5 Ω) 人工ハンド：220 pF + 511 Ω 切替式PE：50 Ω × 50 µH リミッター／アッテネータ／ハイパスフィルタ：+6dBm / 10 dB / 150 kHz～30 MHz 空芯インダクタ 電源電圧：最大 250V / 50/60 Hz または DC 最大電流：8 A @ 23℃ EUTソケット：国別仕様 測定コネクタ：50 Ω BNC 電源コネクタ：IEC 60320 C13 動作温度範囲：+5℃～+40℃、相対湿度5%～80%
価格帯
納期
用途／実績例
1. 家電メーカー - 掃除機、空気清浄機、調理家電 - AC入力機器の伝導ノイズ測定 - 製品開発の初期段階でのプリコンプライアンス試験 2. 産業機器メーカー - 工場設備、制御盤、ACモータドライバ - ノイズ源解析、設計段階のEMC対策検証 3. ACアダプタ・電源メーカー - AC/DC電源、充電器、LEDドライバ - CISPR 32/35、CISPR 11/14 の伝導エミッション評価 4. 医療機器メーカー - AC駆動の医療機器のEMC評価 - CM/DM ノイズの分離測定に利用 5. EMC試験ラボ・大学研究室 - プリコンプライアンス測定 - EMC教育・研究用途 - ノイズ源解析の実験
詳細情報
-
ラインインピーダンス安定化ネットワーク （LISN）50µH TBL5008-2C
-
ラインインピーダンス安定化ネットワーク （LISN）50µH TBL5008-2C
-
ラインインピーダンス安定化ネットワーク （LISN）50µH TBL5008-2C OP
