ラインインピーダンス安定化ネットワーク （LISN） 50µH TBL5016-2B

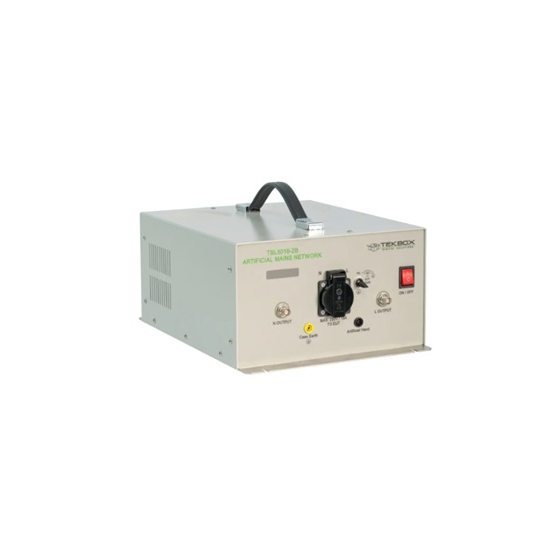

TBL5016-2Bは、CISPR 16-1-2規格に準拠し、9kHz～30MHzの周波数範囲で電源ライン上の伝導性エミッションを測定するために設計されたラインインピーダンス安定化ネットワークです。本装置は、最大250V、16Aの電源電圧を持つ単相交流電源機器の試験用に設計されています。伝導性ノイズは、相線と中性線の両方で測定できます。TBL5016-2Bは、各チャンネルに独立した測定出力を備えており、コモンモード／ディファレンシャルモード分離器（LISN Mate）、延長ケーブルを模擬するPEスイッチ、および人工的な手動接続との接続が可能です。 本装置は、各国固有のEUTコネクタに対応しています。
この製品へのお問い合わせ
基本情報
周波数範囲：9 kHz～30 MHz インピーダンス：50 Ω × (50 µH + 5 Ω) 人工ハンド：220 pF + 511 Ω 切替式PE：50 Ω × 50 µH CM/DMセパレータ（LISN Mate）接続用のラインおよびニュートラル独立BNC出力 空芯インダクタ ライン電圧：最大250V / 50/60 Hz または DC 最大電流：16 A @ 23℃ EUTソケット：国別仕様 測定コネクタ：50 Ω BNC 電源コネクタ：IEC 60320 C19 動作温度範囲：+5℃～+40℃、相対湿度5%～80%
価格帯
納期
用途／実績例
1. 伝導エミッション測定（Conducted Emission Test） - 周波数範囲：9 kHz〜30 MHz - 規格：CISPR 16-1-2 に準拠 - ACラインのノイズを規定インピーダンスで測定するための標準LISN - EMC試験のプリコンプライアンス用途に最適 2. 高電流（最大 16 A）機器のEMC評価 TBL5008シリーズ（8 A）では足りない、より大電流のAC機器に対応 例： - 大型家電 - 産業用電源 - ACモータドライバ - 医療機器 - 産業用コントローラ - 大型ACアダプタ 3. CM/DM（コモンモード／ディファレンシャルモード）ノイズ分析 - L/N それぞれに 独立BNC出力 - TekBox LISN Mate と組み合わせて CM/DM 分離測定が可能 - ノイズ源の特定に非常に有効 4. 擬似ハンド（Artificial Hand）試験 - 220 pF + 511 Ω の人工手回路を内蔵 - 手で触れる機器のノイズ評価に使用 5. PE（保護接地）スイッチによる延長ケーブル模擬
