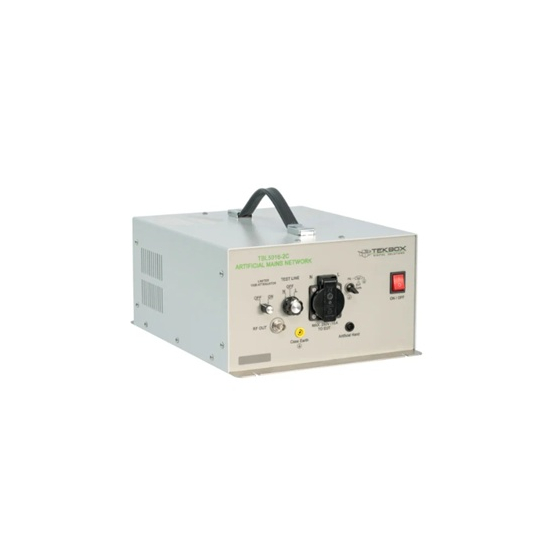

ラインインピーダンス安定化ネットワーク （LISN） 50µH TBL5016-2C
TBL5016-2Cは、CISPR 16-1-2規格に準拠し、9kHz～30MHzの周波数範囲で電源ライン上の伝導性エミッションを測定するために設計されたラインインピーダンス安定化ネットワークです。本装置は、最大250V、16Aの電源電圧を持つ単相交流電源機器の試験用に設計されています。伝導性ノイズは、相線と中性線の両方で測定できます。TBL5016-2Cは、ラインセレクタースイッチ、切り替え可能なリミッター／ハイパスフィルタ／アッテネータ、延長ケーブルを模擬するPEスイッチ、および人工的な手動接続機能を備えています。 本装置は、各国固有のEUTコネクタに対応しています。
この製品へのお問い合わせ
基本情報
周波数範囲：9 kHz～30 MHz インピーダンス：50 Ω × (50 µH + 5 Ω) 人工ハンド：220 pF + 511 Ω 切替式PE：50 Ω × 50 µH リミッター／アッテネータ／ハイパスフィルタ：+6dBm / 10 dB / 150 kHz～30 MHz 空芯インダクタ 電源電圧：最大 250V / 50/60 Hz または DC 最大電流：16 A @ 23℃ EUTソケット：国別仕様 測定コネクタ：50 Ω BNC 電源コネクタ：IEC 60320 C19 動作温度範囲：+5℃～+40℃、相対湿度5%～80%
価格帯
納期
用途／実績例
【用途】 - 伝導エミッション測定（CISPR 16-1-2準拠） 9 kHz〜30 MHz の ACラインノイズを規定インピーダンスで測定するための標準LISN。 - 高電流（最大16A）AC機器のEMCプリコンプライアンス試験 大型家電、産業機器、医療機器、ACモータドライバなどに対応。 - CM/DMノイズ分析 L/N独立BNC出力により、LISN Mateと組み合わせてノイズ源特定が可能。 - 人工手（Artificial Hand）試験対応 220 pF + 511 Ω 内蔵で、手で触れる機器のノイズ評価に使用。 - PEスイッチによる延長ケーブル模擬 実使用環境に近いノイズ評価が可能。 【実績例】 - 産業機器メーカー 制御盤、PLC、ACモータドライバなどの伝導ノイズ評価。 - 大型家電メーカー 洗濯機、冷蔵庫、乾燥機などの高電流機器のEMC試験。 - 医療機器メーカー AC駆動装置のEMCプリコンプライアンス測定。 - 産業用電源メーカー 大容量AC/DC電源や充電装置のノイズ測定。 - EMC試験ラボ・大学研究室
詳細情報
-
ラインインピーダンス安定化ネットワーク （LISN） 50µH TBL5016-2C
-
ラインインピーダンス安定化ネットワーク （LISN） 50µH TBL5016-2C
-
ラインインピーダンス安定化ネットワーク （LISN） 50µH TBL5016-2C OP
