ラインインピーダンス安定化ネットワーク LISN CISPR16 TBL5016-3

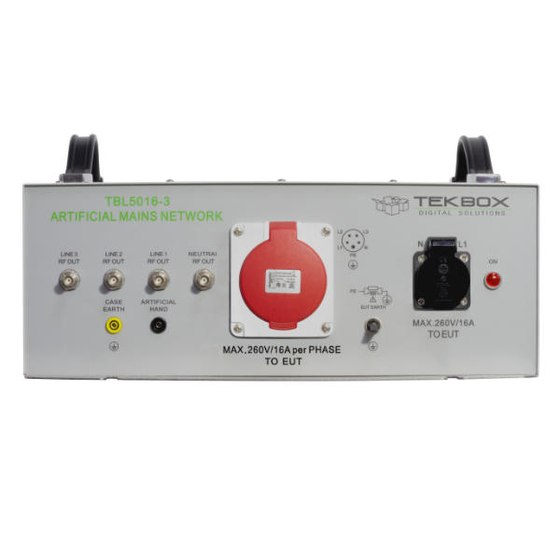

TBL5016-3は、CISPR 16-1-2規格に準拠し、9kHz～30MHzの周波数範囲における線路伝導性干渉を測定するためのラインインピーダンス安定化ネットワークです。本装置は、最大450V/260V、16Aの電源電圧を持つ三相および単相の交流電源機器の試験用に設計されています。伝導性ノイズは、各相および中性線で測定できます。TBL5016-3は、各相および中性線に独立したRF出力を備えているため、TBLM1と組み合わせることで、放射ノイズをコモンモード成分とディファレンシャルモード成分に分離できます。 単相DUTソケットは、国別の仕様で提供されています。
この製品へのお問い合わせ
基本情報
周波数範囲：9 kHz～30 MHz インピーダンス：50 Ω ║ (50 µH + 5 Ω) 人工ハンド：220 pF + 511 Ω 切替式PE：50 Ω ║ 50 µH 250 µH プリフィルタ 各ラインとニュートラルに独立したRF出力 空芯インダクタ ライン電圧：最大450V/260V / 50～60 Hz、CAT ‖ 最大ラインおよびニュートラルあたりの電流：各16A（23℃時） 3相DUTソケット：CEE/IEC60309、3L+N+PE、16A、メス 単相DUTソケット：国別仕様 電源コネクタ：CEE/IEC60309、3L+N+PE、16A、オス 測定コネクタ：50Ω BNC 動作温度範囲：+5℃～+40℃、相対湿度5%～80% 安全規格：安全クラスI、IEC 1010-01
価格帯
納期
用途／実績例
【用途】 - 伝導エミッション測定（CISPR 16-1-2準拠） 9 kHz〜30 MHz のライン伝導ノイズを測定するための標準LISN。 - 三相・単相 AC機器（最大450/260 V・16A）のEMC試験 各相＋中性線のノイズを個別に測定可能。 - CM/DMノイズ分析（LISN Mateと連携） 各相・Nに独立RF出力を備え、コモンモード／ディファレンシャルモード分離が可能。 - 人工手（Artificial Hand）試験対応 220 pF + 511 Ω 内蔵で、手で触れる機器のノイズ評価に使用 【実績例】 - 産業機器メーカー 三相モータドライバ、制御盤、PLCなどの伝導ノイズ評価。 - 大型家電メーカー 洗濯機、乾燥機、冷蔵庫などの高電流AC機器のEMC試験。 - 医療機器メーカー AC駆動装置のプリコンプライアンスEMC測定。 - 産業用電源メーカー 大容量AC/DC電源、充電装置のノイズ測定。 - EMC試験ラボ・大学研究室 三相機器のプリコンプライアンス測定、ノイズ源解析、教育用途。
