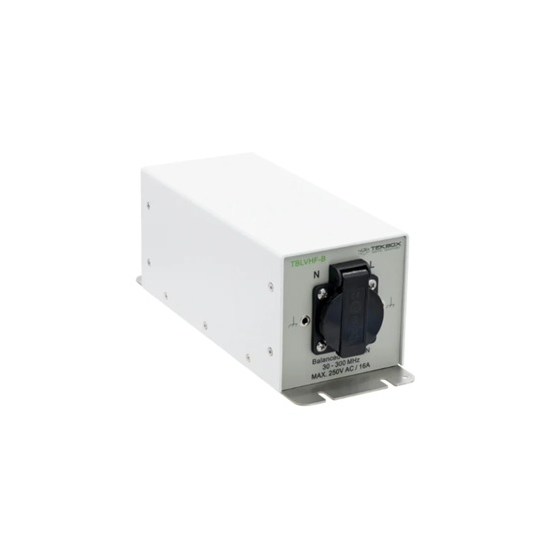

ラインインピーダンス安定化ネットワーク バランス型VHF LISN TBLVHF-B
TBLVHF-B型バランス型超高周波インピーダンス安定化ネットワーク（バランス型VHF LISN）は、放射エミッション試験環境において被試験機器（EUT）に給電するAC電源ケーブルに対し、規定のRF終端インピーダンスを提供する人工電源ネットワークです。LISNは、保護接地の有無にかかわらずEUTに適しており、規定の対称的なラインインピーダンスを提供することで、バランスのとれた負荷を実現します。
この製品へのお問い合わせ
基本情報
保護接地あり・なしを問わず、主電源駆動のEUT向けに設計されています。 周波数範囲：30～300MHz 最大供給電圧：250V AC 最大供給電流：16A rms 規定終端インピーダンス 40dB以上のアイソレーション 各国仕様の電源ソケットに対応 コンパクト設計 CISPR 16-1-4準拠
価格帯
納期
用途／実績例
【主な用途】 - VHF帯（30–300 MHz）の伝導エミッション測定 CISPR 16-1-2 に準拠した高周波ノイズ評価。 - 車載・産業機器の高周波ノイズ対策検証 EV/HEV、DC/DCコンバータ、インバータなどの高周波スイッチングノイズ測定。 - RF機器・通信機器のノイズ評価 無線機器、IoTデバイス、RFモジュールの高周波ノイズ確認。 - プリコンプライアンス EMC 測定 本試験前の設計段階でのノイズ源特定に使用。 【実績例】 1. 車載機器メーカー - EV/HEV の DC/DC コンバータ - 車載インバータ - ECU の高周波ノイズ評価 2. 産業機器メーカー - 高周波スイッチング電源 - モータドライバ - 工場設備のノイズ源解析 3. 通信・RF機器メーカー - 無線通信モジュール - IoTデバイス - RF送受信機の高周波ノイズ測定 4. EMC試験ラボ・大学研究室 - VHF帯の伝導エミッション測定 - 高周波ノイズの研究・教育用途
詳細情報
-
ラインインピーダンス安定化ネットワーク バランス型VHF LISN TBLVHF-B
-
ラインインピーダンス安定化ネットワーク バランス型VHF LISN TBLVHF-B
カタログ（1）
カタログをまとめてダウンロード
企業情報
EMC試験・汎用計測におけるユニークで新しいソリューションを提供する企業として、ウェーブクレスト株式会社は活動しています。高度化する電子・通信環境はその製品の性能ばかりでなく社会全体の安全性をも左右する社会インフラとして、高い安全性、信頼性が求められています。従来の試験方法や機器にとらわれずマーケットが必要とする新しい製品やソリューションを提供していきたいと考えます。
