DCラインインピーダンス安定化ネットワーク V-Y-Δ TBLDC32-2

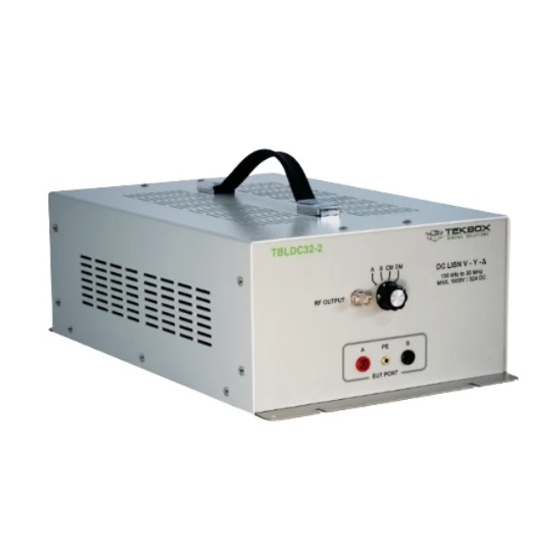

TBLDC32-2は、CISPR 16-1-2およびCISPR 11規格に準拠し、9kHz～30MHzの周波数範囲におけるDCラインの伝導性エミッションを測定するためのラインインピーダンス安定化ネットワークです。本装置は、最大1000V、32AのDC電源電圧を持つ半導体パワーコンバータなどのDC電源ポートにおける妨害電圧の試験用に設計されています。伝導性エミッションは、順方向および逆方向の電源ラインで測定できます。さらに、前面パネルのロータリースイッチにより、コモンモードおよびディファレンシャルモードのエミッションを測定できます。TBLDC32-2は空芯インダクタを搭載しています。筐体は、接地接続用のフランジを備えた堅牢なステンレス鋼製ベースを採用しています。
この製品へのお問い合わせ
基本情報
周波数範囲：9 kHz～30 MHz 最大連続電流：25A 15分間最大電流：32A DC電圧：1000 V モードA、モードBインピーダンス：150 ± 30 Ω コモンモードインピーダンス：150 ± 30 Ω ディファレンシャルモードインピーダンス：150 ± 30 Ω EUTポートにおける位相：0 ± 40° EUTポートとAEポート間のアイソレーション（コモンモード）：> 20 dB EUTポートとAEポート間のアイソレーション（ディファレンシャルモード）：> 40 dB 縦方向変換損失：> 26 dB 電圧分圧：20 ± 3 dB DC抵抗：パスあたり標準80 mΩ 空芯インダクタ 経路A、B、CM、DM切り替え用ロータリースイッチ AEポート、EUTポート端子：4mm、安全規格 測定コネクタ：50Ω BNC 寸法（幅×高さ×奥行）：282×150×480mm 重量：約9kg 動作温度範囲：+5℃～+40℃、相対湿度5%～80%（結露なきこと）
価格帯
納期
用途／実績例
【主な用途】 - DCラインの伝導エミッション測定（150 kHz〜108 MHz） 車載・産業用 DC電源ラインのノイズを規定インピーダンスで測定。 - 車載電子機器のEMC試験（CISPR 25） ECU、DC/DCコンバータ、インバータ、車載センサーなど。 - 産業機器・ロボット・FA機器のDCノイズ評価 24 V/48 V 系の制御装置や電源のノイズ測定。 - 高電流DC機器のプリコンプライアンス測定 最大 32 A 対応で、モータ駆動系や大電流電源に最適。 - CM/DMノイズ分析 RF出力を使ってノイズ源の特定が可能。 【実績例】 1. 車載機器メーカー - ECU - DC/DCコンバータ - EV/HEV の補機電源 - 車載センサー・通信モジュール 2. 産業機器メーカー - 24 V/48 V 制御装置 - 産業ロボット - モータドライバ - 工場設備のDCノイズ評価 3. 電源メーカー - 大電流DC電源 - バッテリー駆動機器 - 充電器・DC電源モジュール 4. EMC試験ラボ・大学研究室
