両面同時マーキングでタクト短縮。通信機器製造の高速化に貢献。

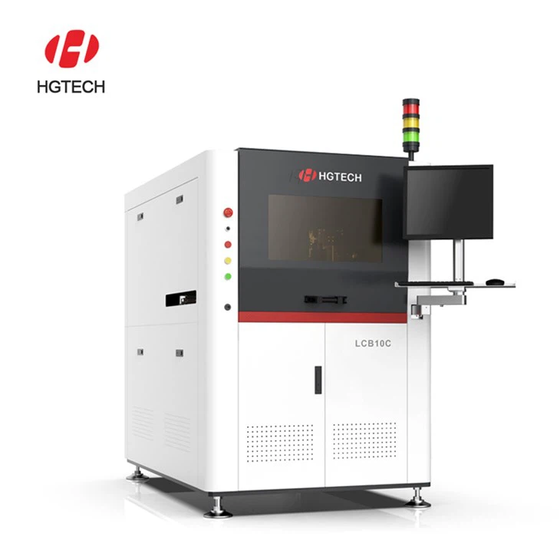

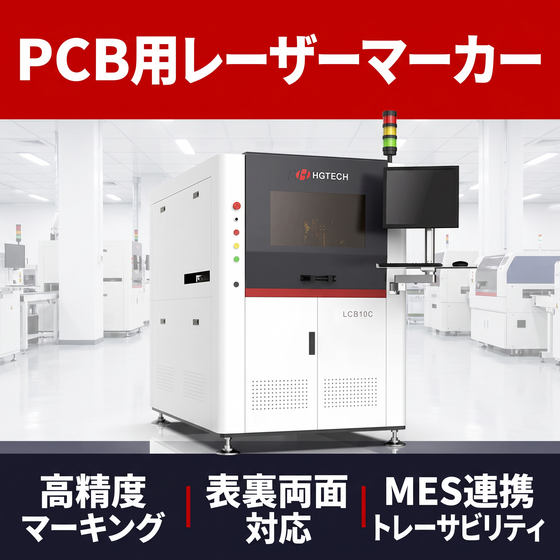

通信業界では、5GやIoTの普及に伴い、高速・高密度なPCB基板の需要が拡大しています。製造工程においては、高品質な製品を効率的に生産することが求められ、特にマーキング工程の高速化が重要です。従来のマーキング方法では、タクトタイムの増加や位置ズレによる品質低下のリスクがありました。当社のPCBインラインレーザーマーカーは、デュアルヘッド構造により基板の表裏を同時にマーキングし、タクトタイムを大幅に短縮します。XY駆動ヘッドとCCD基板認識により、高精度なマーキングを実現し、通信機器の信頼性向上に貢献します。 【活用シーン】 ・5G対応基地局 ・高速通信ルーター ・IoTデバイス 【導入の効果】 ・タクトタイム短縮による生産性向上 ・高精度マーキングによる品質向上 ・MES連携によるトレーサビリティ管理
この製品へのお問い合わせ
関連動画
基本情報
【特長】 ・デュアルヘッド構造による両面同時マーキング ・XY駆動ヘッドとCCD基板認識による高精度マーキング ・MES連携によるトレーサビリティ管理 ・粉塵吸引機構による基板汚染防止 ・多様なレーザー光源への対応 【当社の強み】 多彩な製品と高い技術力で実装トータルソリューションを提供し、お客様の課題解決を支援します。
価格帯
納期
用途／実績例
用途・実績例 電子基板マーキング PCB基板QRコード DataMatrix刻印 シリアル番号印字 基板トレーサビリティ 主な業界 車載電子基板 半導体基板 通信機器基板 LED基板 家電基板 マーキング例 QRコード DataMatrix シリアル番号 製造履歴コード
