ループアンテナ 9kHz～30MHz TBLLA-2M

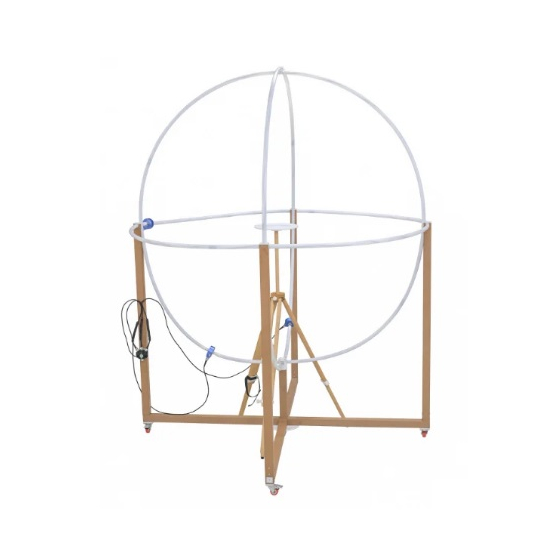

TBLLA-2Mは、CISPR 16-1-4およびCISPR 15/EN 55015の要件を満たす、3つの直交ループを備えた大型ループアンテナ（LLA）です。 LLAは、照明器具から放射される磁界によって誘起される電流を測定するために使用されます。EN 55015のセクション4.4では、試験セットアップと測定手順が規定されています。 TBLLA-2Mは、3つの直交平面（X/Y/Z）上に、直径2mの3つのループアンテナが垂直に配置されています。これらのアンテナは、全高2.5mの軽量中空WPCフレーム上に設置されています。ループの最下点は地上0.5mです。各ループ素子は、設置面に対して垂直な磁界放射を受け、ループに接続されたRFトランスデューサの出力ポートにおいて、H磁界放射の強度に比例した電圧信号を生成します。 TBLLA-2Mには、TekBox TBCCP1-2K70同軸RF電流モニタリングプローブ（トランスデューサ）が3本搭載されています。これらのプローブは、50Ω負荷時において、9kHz～30MHzの周波数範囲で0dBΩ（1V/A）のフラットな伝達インピーダンス特性を有します。
この製品へのお問い合わせ
基本情報
タイプ：大型ループアンテナ（トリプルループ） 周波数範囲：9 kHz～30 MHz 規格：CISPR 16-1-4、CISPR 15 ループ：直径2mの3つの直交ループ ループ構造：PEXチューブ内部にオーバーモールド加工されたスリット付きRG223Uセクション 支持フレーム：グラスファイバープロファイル RFトランスデューサ伝送インピーダンス：標準0 dBΩ 1V/A（9kHz～30MHz） RFトランスデューサ出力コネクタ：N型メス、50Ω アンテナ検証係数：CISPR 16-1-4に規定される直径2mのLLAの理論検証係数と比較して±2dB以内 実効アンテナ補正係数：0dB フェライト吸収体のコモンモード抵抗：200Ω以上（10MHz） 外形寸法：長さ×幅×高さ：2062mm×2062mm×2547mm（81.2インチ×81.2インチ×100インチ） 重量：25kg（55.12ポンド）
価格帯
納期
用途／実績例
【用途】 - CISPR 15 / EN 55015 に基づく 照明機器の磁界エミッション測定（9 kHz〜30 MHz） - LED ドライバや照明器具の 低周波磁界ノイズの事前評価 - EMC ラボやメーカーの 量産検査・品質管理 - 大学・研究機関での 低周波磁界の研究・教育 【実績例】 - 照明メーカー（LED、蛍光灯、HID など） - 電源メーカー・EMC 試験所 - 第三者認証機関 - 大学・研究機関
