ログペリアンテナ 対数周期測定アンテナ TBMA3

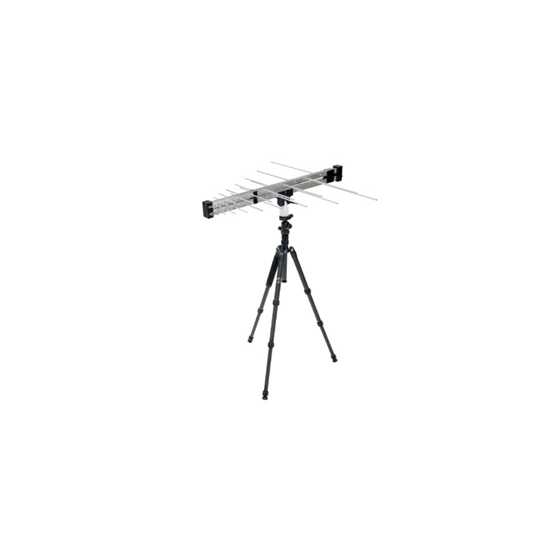

TBMA3は、放射雑音EMCプレコンプライアンス試験を対象とした、手頃な価格の対数周期測定アンテナです。 TBMA3は250MHz～1.3GHzの周波数範囲で特性評価され、VSWRおよびアンテナ係数は対数周期測定アンテナに典型的な値を示します。 CISPR 16は周波数範囲を複数のバンドに分割し、各バンドごとに特定のアンテナを規定しています。300MHz超1GHz以下の周波数範囲では、放射雑音測定に対数周期アンテナ（対数周期アンテナ）を使用することがCISPR 16で規定されています。 TBMA3は、放射素子と支持ブームが粉体塗装アルミニウム合金製で、標準的なサイズの対数周期アンテナです。標準的なN型メスコネクタを備え、アンテナブラケットと取り付けアダプタが付属します。マウントアダプター底部には標準的な1/4インチネジ穴があり、ほとんどの標準的な三脚に簡単に接続できます。 TBMA3は、上の写真にあるような頑丈なキャリングケースに収納されて出荷されます。
この製品へのお問い合わせ
基本情報
タイプ：対数周期型 周波数範囲：250 MHz～1300 MHz 公称インピーダンス：50 Ω コネクタ：N型メス 最大連続入力RF電力：100 W 等方性ゲイン：6 dBi ± 1.5 dB アンテナ係数：14.2 ～ 27.5 dB/m 電圧定在波比（VSWR）：全周波数範囲で1.95:1未満、平均1.35:1 幅：749 mm (29.49インチ) 高さ（マウントアダプタ装着時）：170.23 mm (6.70インチ) 高さ（マウントアダプタ非装着時）：79.5 mm (3.13インチ) 奥行き：863 mm (33.98インチ) 重量：1.78 kg (3.92 lbs) 三脚アダプタネジサイズ：1/4インチ
価格帯
納期
用途／実績例
【用途】 - 300 MHz〜3 GHz の放射エミッション測定（EMC 事前評価） - ログペリ構造で広帯域をカバー - CISPR / FCC / 車載（CISPR 25）などのプリコンプライアンス試験に最適 - 電子機器のノイズスキャン - 無線機器、IoT、産業機器、車載 ECU、スイッチング電源など - 簡易イミュニティ試験の電界印加用アンテナとして利用可能 【実績例】 - 電子機器メーカー（家電、産業機器、IoT） - 車載機器メーカー（ECU、通信モジュール、車載電源） - EMC 試験所・第三者認証機関 - 大学・研究機関（EMC 教育・研究） - 開発部門のプリコンプラボ - 300 MHz〜3 GHz を 1 本でカバーできるため、低コストで広帯域測定環境を構築したい企業に採用されやすい
