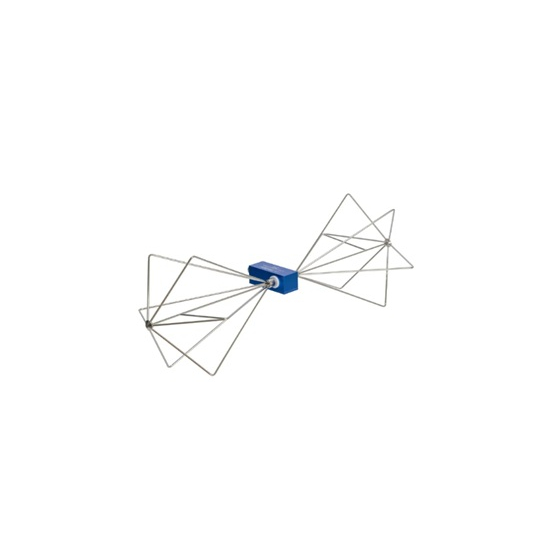

バイコニカルアンテナ 20MHz～700MHz TBMA1C
TBMA1Cは、小型軽量の広帯域バイコニカル測定アンテナです。手頃な価格帯で、放射エミッションEMCプレコンプライアンス試験や、規定の電界強度の測定に最適です。 20MHz～1GHzの周波数帯域で特性を持ち、ダイポールアンテナに類似した指向性パターンを備えています。 TBMA1Cはアルミ製キャリングケースに収納されています。標準的な1/4インチネジを採用しているため、ほとんどの標準的な三脚に簡単に接続できます。 エレメントは耐腐食性があり、回転防止構造で固定されています。給電は、2Wの電力処理能力を持つ広帯域バランを介して行われます。さらに、静電気の蓄積を防ぐ保護機能も備えています。
この製品へのお問い合わせ
基本情報
タイプ：パッシブバイコニカル 周波数範囲（最適化）：20 MHz～700 MHz 周波数範囲（特性）：20 MHz～1000 MHz VSWR：<2.66（f > 200 MHz） 3m間隔での等方性利得：-38.64～1.26 dBi 3m間隔でのアンテナ係数：14.19～40.56 dB/m 最大連続入力RF電力：2W 公称インピーダンス：50 Ω RFコネクタ：N型メス 整合：1:2トランス + 1:1バラン 三脚アダプタ：ネジサイズ：1/4インチ アンテナ寸法：長さ×幅×高さ：605 mm x 235 mm x 203 mm（23.80インチ x 9.26インチ x 8.00インチ） アンテナ重量：重量：0.58 kg (1.28 ポンド) キャリングケース寸法：長さ×幅×高さ：630 mm × 310 mm × 270 mm (24.80 インチ × 12.2 インチ × 10.6 インチ) キャリングケース重量：4.4 kg (9.7 ポンド)
価格帯
納期
用途／実績例
【用途】 - 20 MHz〜1 GHz の放射エミッション測定（EMC 事前評価） - FCC / CISPR / SAE / MIL‑STD‑461 / DO‑160 などの規格向けプリコンプライアンス試験 - 定義された電界強度の生成（イミュニティ試験補助） - 小型・軽量のため、屋内外の簡易測定や持ち運び用途に最適 【実績例】 - 電子機器メーカー（家電、産業機器、IoT 機器） - 車載機器メーカー（ECU、車載電源、通信モジュール） - EMC 試験所・第三者認証機関 - 大学・研究機関（EMC 教育・研究） - 開発部門のプリコンプラボ（低コストで広帯域アンテナを導入したい場合）
詳細情報
-
バイコニカルアンテナ TBMA1C
-
バイコニカルアンテナ TBMA1C
-
バイコニカルアンテナ TBMA1C
-
バイコニカルアンテナ TBMA1C
-
バイコニカルアンテナ TBMA1C
カタログ（1）
カタログをまとめてダウンロード
