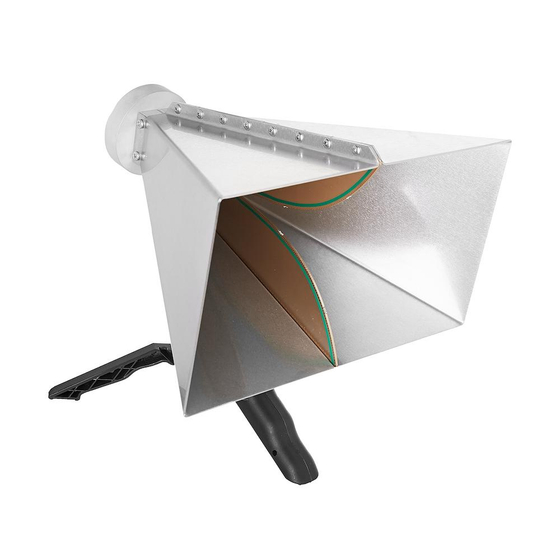

ダブルリッジホーンアンテナ 1GHz～8GHz TBMA4
CISPR 16は周波数範囲を複数のバンドに分割し、各バンドごとに特定のアンテナを規定しています。1GHzを超える周波数範囲では、CISPR 16は放射雑音測定に広帯域ホーンアンテナを使用することを規定しています。 EMCアプリケーション向けの標準的な広帯域ホーンアンテナは非常に高価であり、一般的な低価格EMCプレコンプライアンススペクトラムアナライザで利用可能な周波数範囲よりもはるかに広い範囲をカバーしています。1GHzを超える周波数範囲でのプレコンプライアンスEMC試験アプリケーションに最適化されたアンテナを提供するために、TekboxはTBMA4ダブルリッジホーン測定アンテナを開発しました。手頃な価格で、放射雑音EMCプレコンプライアンス試験や規定電界強度の生成に利用できる製品です。 TBMA4は1GHzから8GHzまでの周波数範囲で特性評価され、ダブルリッジホーンアンテナに典型的な指向性パターンを備えています。 TBMA4は小型のダブルリッジホーンアンテナで、放射素子はエッジメッキされたPCB基板でできています。
この製品へのお問い合わせ
基本情報
タイプ：ダブルリッジホーン 周波数範囲：1GHz～8GHz 公称インピーダンス：50Ω コネクタ：N型メス 最大連続入力RF電力：100W 等方性ゲイン：6～14dBi アンテナ係数：24～43dB/m 前後比：平均20dB 電圧定在波比（VSWR）：全周波数範囲で3:1未満、平均2:1未満 幅：241mm（9.49インチ） 高さ：153mm（6.03インチ） 奥行き：214mm（8.44インチ） 重量：1.4kg（3.08ポンド） 三脚アダプターネジサイズ：1/4インチ 背面取り付けフランジ（インデックス付き）
価格帯
納期
用途／実績例
【用途】 - 1〜8 GHz の放射エミッション測定（EMCプリチェック） → Wi‑Fi/Bluetooth/車載ECU/IoT 機器のノイズ確認に使われる - 簡易イミュニティ試験（電界印加） → 最大 100W 入力で RF パワーアンプと組み合わせて使用 - 指向性アンテナとしての RF 測定 → 電波源の方向探査、アンテナ評価など 【実績】 - 家電・IoT 機器メーカー - 車載電子部品メーカー - 医療機器メーカー - 大学・研究機関 - 自社ラボで EMC プリコンプライアンスを行う企業
詳細情報
-
ダブルリッジホーンアンテナ TBMA4
-
ダブルリッジホーンアンテナ TBMA4
-
ダブルリッジホーンアンテナ TBMA4
