RE101ループアンテナ TBRE101 30 Hz～100 kHz

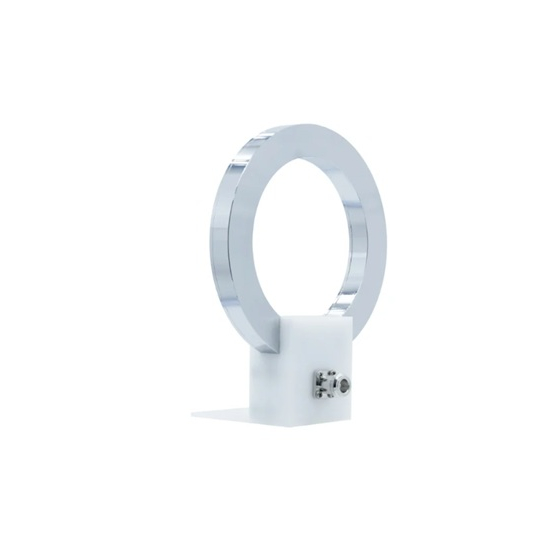

TBRE101は、MIL-STD-461G RE101試験で使用される受動型受信ループアンテナです。防衛用途の電気ケーブルインターフェースを含む電子機器およびサブシステムからの放射エミッションを測定するために使用されます。 TBRE101は、被試験機器（DUT）の周囲7cmの位置で低周波磁界エミッションを測定するために使用されます。試験周波数範囲は30 Hz～100 kHzです。MIL-STD-461Gのセクション5.17に、試験セットアップと測定手順が規定されています。 TBRE101は、シールド内に7本の41AWGリッツ線を36回巻きした直径13.3cmのコイルで構成されています。ループ巻線の直流抵抗は10Ωです。このループは内部平面に垂直な磁場放射を受信し、ループの出力ポートにおいて、B場／H場放射の強度に比例した電圧信号を生成します。 校正用オプションアクセサリとして、50Ω負荷時で9kHz～30MHzの周波数範囲において0dBΩ（1V/A）のフラットな伝達インピーダンスを持つTekBox TBCCP1-2K70同軸RF電流モニタリングプローブ（トランスデューサ）が用意されています。
この製品へのお問い合わせ
基本情報
アンテナタイプ：受信ループ 周波数範囲：30 Hz～100 kHz（使用可能周波数範囲：10 Hz～1 MHz） 規格：MIL-STD-461G / RE101 ループ直径：13.3cm ループ構造：41 AWGリッツ線7本撚り、36ターン ループコイル直流抵抗：10Ω（公称値） ループコイル自己インダクタンス：385 µH 出力コネクタ：N型メス、50 Ω アンテナ変換係数：MIL-STD-461G規格の標準RE101ループの理論値と比較して±3 dB以内 外形寸法：長さ×幅×高さ：10.62 cm×15.2 cm×19.1 cm（4.18インチ×5.98インチ×7.52インチ） 重量：0.5 kg （1.1ポンド）
価格帯
納期
用途／実績例
【用途】 - MIL‑STD‑461G RE101 試験 30 Hz〜100 kHz の低周波磁界エミッション測定に使用。 - 防衛・航空宇宙向け電子機器の EMC 評価 ケーブル・筐体からの磁界放射を 7 cm 位置で測定。 - 低周波磁界の漏洩チェック・研究用途 10 Hz〜1 MHz まで使用可能範囲あり。 【実績】 - 防衛・航空電子機器メーカー（MIL 規格対応 EMC 試験） - EMC 試験ラボ（RE101 評価サービス） - 産業機器メーカー（モーター・電源の低周波磁界チェック） - 大学・研究機関（磁界測定の教育・研究）
