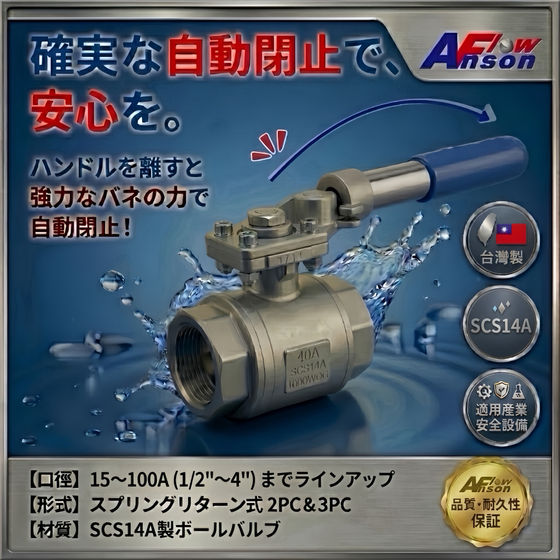

確実な自動閉止で安心を。手を離すと瞬時に流体を遮断する安全設計。日本の産業機械や半導体装置で多数採用されるデッドマンバルブ！
液漏れや流出事故を防止し、現場の安全を確保する「スプリングリターン式ボールバルブ」です。手を離すと自動で閉まるフェイルセーフ設計を採用しています。 【主な特長とメリット】 ・極めて高い安全性：指詰めを防ぐ「密閉型スプリング」と不意の誤操作を防ぐ「ロック装置」を標準装備。AF-35はAPI 607耐火認証も取得済みです。 ・確かな品質とトレーサビリティ：ISO 9001等の認証を取得した自社工場（台湾製）での一貫生産により、出荷ごとにEN10204 3.1準拠のMTRを提供します。 ・メンテナンス費用の削減：自己調整型の「ライブロードパッキン」を採用。過酷な環境や頻繁な開閉でも長寿命を保ち、ダウンタイムを削減します。 ・操作トルクを約1/3軽減：独自設計により、スプリング特有の重さを解消。作業者の負担を減らし、スムーズな開閉が可能です。 ・装置組み込みに最適：汎用性の高い2ピース型（AF-23）と、配管したまま保守可能な3ピース型（AF-33 / AF-35）を用意。
この製品へのお問い合わせ
基本情報
■ 基本仕様 ・形式：スプリングリターン式 2PCおよび3PCボールバルブ ・口径：15A～100A（1/2" ～4"） ・最高使用圧力：1000 PSI（AF-23 / AF-33）、2000 PSI（AF-35）。 ・操作方法：手動（スプリングリターンによる自動閉鎖または自動開放） ■ 対応材質（Material Scope） ・標準材質：SCS14A（SUS316 / CF8M）、SCPH2（WCB） ・特殊合金：ハステロイ、デュプレックス、チタン、モネル、アロイ20 等 ■ 接続形状 ・ねじ込み（Thread）、ソケットウェルド（SW）、バットウェルド（BW）、EXBW（拡張端）
価格情報
仕様・数量により異なります。お気軽にお見積りをご依頼ください。
納期
※標準品は短納期対応可能。特殊材質・カスタム品についてはお問い合わせください。
用途／実績例
当社のスプリングリターン式バルブは、人為的な誤操作が重大な事故につながる現場で活躍しています。 【主な適用産業と用途】 ・一般産業機械・装置：各種自動化設備や油圧システム、冷却ラインでの安全確保。 ・半導体製造装置：PCW（プロセス冷却水）や特殊ガス配管への組み込み。 ・化学プラント：危険物や有毒ガス、腐食性流体のサンプリングラインやドレン配管での流体遮斷。 ・食品・医薬品機械：サニタリー配管における確実な流体制御。
ラインアップ（3）
| 型番 | 概要 |
|---|---|
| AF-23（2ピース型ボールバルブ） | 汎用性の高い2ピース構造の自動閉鎖ボールバルブ（最高使用圧力：1000 PSI）。一般的な産業機械や自動化設備への組み込みに最適で、高いコストパフォーマンスを発揮します。 |
| AF-33（3ピース型ボールバルブ） | 配管したまま分解・保守が可能な3ピース構造の自動閉鎖ボールバルブ（最高使用圧力：1000 PSI）。半導体製造装置や一般的な化学ラインなど、確実なメンテナンスが求められる環境に最適です。 |
| AF-35（3ピース型ボールバルブ / ファイヤーセーフ仕様） | 高耐圧2000 PSIに対応し、API 607耐火認証を取得した3ピース構造の自動閉鎖ボールバルブ。石油化学プラントや引火性流体ラインなど、過酷な環境下での確実な安全確保に最適です。 |
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は創業20年の歴史を持つ、産業用バルブおよび精密流体制御部品の専門メーカーです。日本国内の産業機械・プラント設備で豊富な実績を誇り、米国大手半導体メーカーや欧州DNV船級、その他様々な産業プロジェクト等、世界中の現場で採用されています。 【当社の強み】 1. 徹底した品質管理と国際認証 ISO 9001、PED、ATEX防爆、API 607(耐火)、BS6364(極低温)等を取得。さらに携帯型金属分析計(PMI)を用いた検査を徹底し、全出荷製品にEN 10204 3.1準拠のMTRを発行。完全なトレーサビリティを保証します。 2. 特殊合金・過酷環境への対応力 ハステロイ、モネル、アロイ20、二相ステンレス等、NACE MR-01-75準拠の特殊材質加工に強く、石油化学や半導体をはじめとする、あらゆる過酷な産業分野での課題を解決します。 3. ワンストップ(OEM/ODM) 設計、鋳造、5軸マシニング加工から自動弁の組立、テストまで自社完結。特殊な配管レイアウトに合わせたカスタム設計に迅速対応します。
