ウォータージェット加工で穴精度を安定化

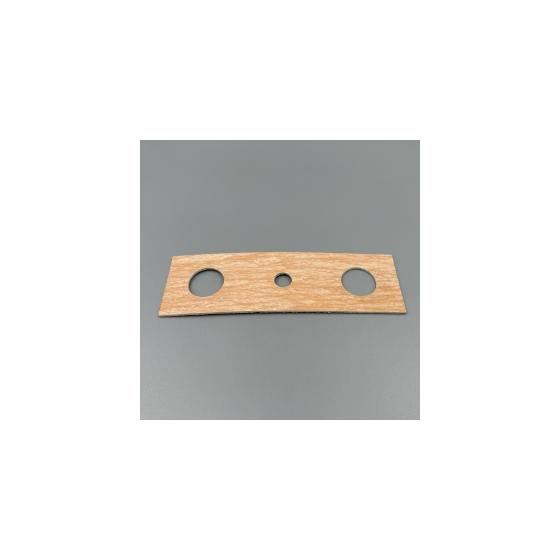

■加工事例概要 製品名：角型穴あきガスケット 寸法：1.5t 45W×145L（22φ×2・11φ×1） 今回の加工事例は、TOMBO No.1995を使用した角型プレート形状ガスケットの製作です。異径3穴仕様で、締結用ボルト穴と流体通路穴を兼ねた設計となっています。産業機械向け配管接続部に使用され、穴位置の精度と再現性が重要視されました。 ウォータージェット加工により材料へ過度な応力を与えず、穴径・位置精度を安定化。特に小径穴加工でもバリや歪みを抑制し、組付け時の芯ズレを低減しました。
この製品へのお問い合わせ
基本情報
■製品特長（TOMBO No.1995） TOMBO No.1995は、無機繊維とアラミド繊維に耐油性ゴム（NBR）を配合した汎用ジョイントシートです。 水や油、ブライン等の流体に対応し、加工性・シール性・柔軟性のバランスに優れています。各種工場の 配管フランジや機器用ガスケットとして、多くの分野で標準的に使用されています。 ■加工方法（ウォータージェット加工） ウォータージェットとは、高圧水を利用して材料を切断する水圧切断機です。高圧水を噴射し加工します。 加工材料により噴射ノズルを替え、高品質な製品を短時間で製作することができます。又、従来の手加工 による寸法公差が大幅に改善され安定した加工精度が得られます。プレス加工による切断面のテーパーも ウォータージェット加工なら改善することができます。
価格帯
納期
用途／実績例
■Q&A Q1. 図面支給での加工は可能ですか？ A. 可能です。DXF・PDF等の図面データから加工いたします。 Q2. 小ロット対応はできますか？ A. 試作1枚から量産まで柔軟に対応可能です。 Q3. 材質選定から相談できますか？ A. 使用流体・温度・締結条件を確認し、最適な材質をご提案いたします。 ■ダイコーの対応力 ダイコーは材質選定から加工方法の提案、形状最適化まで一貫対応いたします。試作・小ロット・特注形状にも柔軟に対応し、量産時の安定供給までサポート可能です。用途や流体条件に応じた技術的なご相談も承ります。
カタログ（2）
カタログをまとめてダウンロード
企業情報
ダイコーは、ガスケット・パッキンをはじめとする様々な工業用製品の加工に特化したメーカーです。 日本最大級のウォータージェット加工機をはじめとする業界屈指の加工設備と、ジョイントシート、ゴム、樹脂、金属など幅広い材料の取り扱いにより、お客様の多様なニーズにお応えします。50年間培ってきた技術と経験を活かし、お客様の課題解決に貢献できるよう、高品質・短納期・低コストで製品をご提供いたします。お客様の多様なニーズにお応えするため、ダイコーの生産拠点には様々な加工設備を備えています。中でもウォータージェット加工機は、大阪本社・東京支社合わせて4台を設置しており、国内でも最大級の規模を誇ります。最大加工範囲はW4,000mm×L5,500mmで、大口径のガスケット・パッキンも高精度に製造できます。材料効率を極限まで高めることにより、『高品質・低コスト』でのご提供を実現しています。
