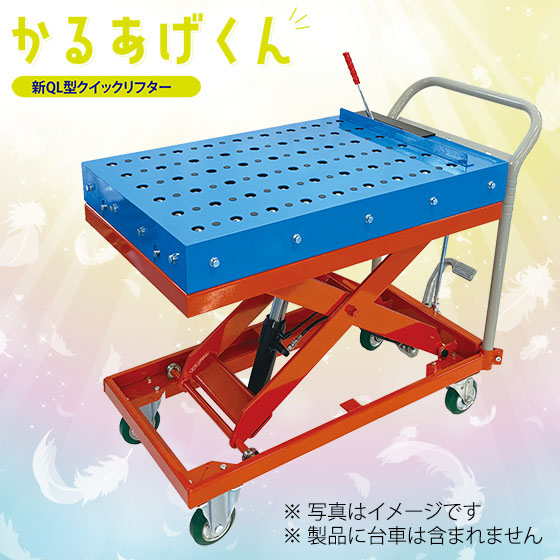

金型など重いワークを台車に載せたり下ろしたりするとき使う手動昇降機機構をそなえた搬送装置です
女性や高齢者でも重量物をもっと安全に！もっと効率的に！搬送できます！ ベアリングの力「スライド式台車」で安全・効率アップ。もう力はいりません。 腰痛・関節痛などの身体的負担を大幅軽減できます。 金型などの重量物の出し入れ、運搬に便利です。 〇ハンドルレバーを操作する事により、イグチベアーが昇降します ボールを上げるとテーブル上でワークを動かすことができ、ボールを下げるとワークが静止します。 〇15kg以下の軽いレバー操作でボールが昇降するように改良しました かるあげくんを台車に取付け、重いワークを安全に出し入れできます。 ライン途中に組立、検査等の作業が必要な場合は、かるあげくんを使用して効率的に作業が可能です。 イグチベアーを使用しているのでスムーズに転がります。
この製品へのお問い合わせ
関連動画
基本情報
井口機工製作所：「かるあげくん」 仕様 ■共通仕様 主要材料：鉄 使用イグチベアー：IM-25 ■QL3557-U / -S 仕様 寸法(mm)：572×352×125※レバー含まず（本体95） 積載荷重：100kgf イグチベアー使用数：24 ■QL5080-U / -S 寸法(mm)：802×502×125※レバー含まず（本体95） 積載荷重：500kgf イグチベアー使用数：54 ■QL6090-U / -S 寸法(mm)：902×602×125※レバー含まず（本体95） 積載荷重：500kgf イグチベアー使用数：70
価格帯
納期
用途／実績例
※詳しくはカタログをご覧頂くか、お気軽にお問い合わせ下さい。
カタログ（1）
カタログをまとめてダウンロード
CADデータ（1）
| 型番 | 概要 | ファイル |
|---|---|---|
| イグチベアー昇降ユニット QL-3557 | 荷物の搬送を補助します。エアー・電気を使いません。イグチベアーのレバー式手動昇降により荷物の移動を制限できます。 |
|
