薄膜プロセスで実現する、微細・高精度セラミックス配線板

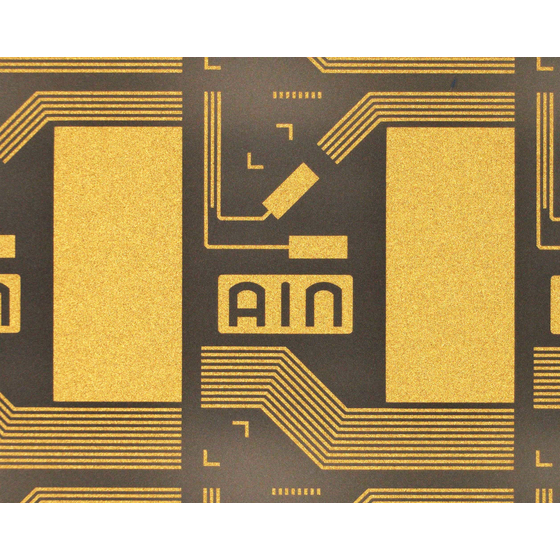

薄膜プロセスにより、微細パターン形成可能なセラミックス配線基板です。 【特徴】 弊社 めっき技術との組み合わせで 表裏で厚みが異なる回路形成も実現可能です。 例： 表 Cu/Ni/Au 裏 Ti/Pt/Au ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
基本情報
■素材：窒化アルミニウム 170 , 200 , 250W(m・K) ■導体金属：Ti ・ Pt ・ Au ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
カタログ（1）
カタログをまとめてダウンロード
企業情報
長野県茅野市に有ります、プリント配線板メーカーで、設計から配線板への実装を試作開発製品から、量産までご利用できます。 熱対策基板では豊富な実績があり、お客様の用途に最適な材料、構造をご提案させていただきます。 また、近年では、大電流対応の厚銅基板も各種基材で対応しております。 お問い合わせはこちらまで → ain@ain-jpn.com
