着脱が容易なヘルール（Tri-Clamp）接続！半導体や医薬ラインに最適なクリーン仕様のサニタリーバルブ。SIP/CIP対応！

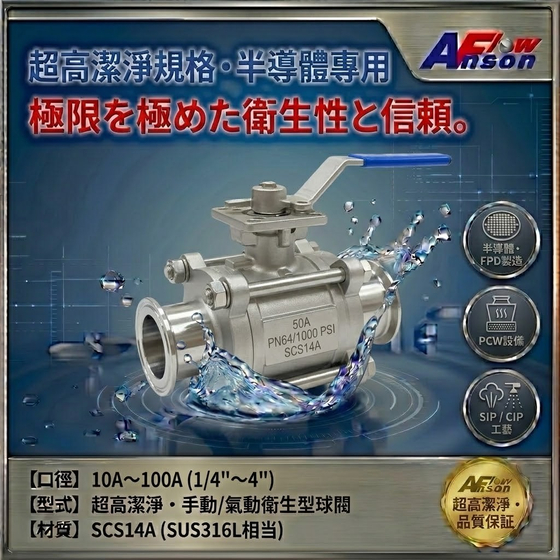

厳格な衛生基準が求められる配管に最適な、3ピース型サニタリーボールバルブです。配管の着脱が容易なヘルール（トライクランプ）接続を採用しています。 【主な特長とメリット】 ・クリーン設計：接液部は180グリットRMS（0.51～0.64ミクロン）以上で精密研磨されています。 ・SIP / CIP対応：定置洗浄および定置滅菌に完全対応。 ・メンテナンスが容易：スイングアウト設計に加え、ヘルール接続により配管の分解・洗浄が極めてスムーズに行えます。 ・確実な密閉性：自己調整型のライブロードパッキンを採用し、高いサイクル寿命と確実なシール性を実現。禁油処理（オイルフリー）済みです。 ・自動化対応：ISO 5211ダイレクトマウントパッドを標準装備。
この製品へのお問い合わせ
基本情報
■基本仕様： 形式＝3ピース型 サニタリーボールバルブ 接続形式＝ヘルール接続（トライクランプ / Tri-Clamp） ■対応圧力とサイズ（AF-61）： ・8A～100A（1/4～4インチ）：1000 PSI ・高性能オプション：2000 PSI仕様（ダイレクトマウント対応）も選択可能 ■材質・表面仕上げ： ・シート材：PTFE（完全禁油処理済み） ・接液部：180グリットRMS以上。外部機械研磨および電解研磨（EP）対応可能。 ■オプション（高度なクリーン・カスタマイズ対応）： ・FDA認証キャビティフィラーシート（液溜まり防止） ・SIP/CIP用パージポート接続（エンドキャップ部） ・クラス1000のクリーンルームでの組み立て・梱包 ・ヘリウムリークテストの実施 ・フェルール × 溶接等、異種継手への柔軟なカスタマイズ
価格情報
仕様・材質・数量により異なります。お気軽にお見積りをご依頼ください。
納期
※標準品は短納期対応可能。オプション仕様についてはお問い合わせください。
用途／実績例
当社のサニタリーバルブは、極めて高い衛生基準とクリーン度が求められる配管システムで幅広く活躍しています。 【主な適用産業と用途】 ・医薬品・バイオプロセス：注射用水（WFI）ライン、精製水ライン、発酵タンクやバイオリアクター周辺の無菌配管システム。 ・半導体・電子部品：超純水（UPW）ライン、クリーンルーム内の特殊ガスや薬液供給システム。 ・食品・飲料製造：乳製品、ビール、飲料水などのサニタリー配管システム。配管の着脱やSIP/CIP洗浄を頻繁に行うラインに最適です。 ・石油・ガス、発電設備：高純度な制御が求められるユーティリティ配管。
企業情報
当社は創業20年の歴史を持つ、産業用バルブおよび精密流体制御部品の専門メーカーです。日本国内の産業機械・プラント設備で豊富な実績を誇り、米国大手半導体メーカーや欧州DNV船級、その他様々な産業プロジェクト等、世界中の現場で採用されています。 【当社の強み】 1. 徹底した品質管理と国際認証 ISO 9001、PED、ATEX防爆、API 607(耐火)、BS6364(極低温)等を取得。さらに携帯型金属分析計(PMI)を用いた検査を徹底し、全出荷製品にEN 10204 3.1準拠のMTRを発行。完全なトレーサビリティを保証します。 2. 特殊合金・過酷環境への対応力 ハステロイ、モネル、アロイ20、二相ステンレス等、NACE MR-01-75準拠の特殊材質加工に強く、石油化学や半導体をはじめとする、あらゆる過酷な産業分野での課題を解決します。 3. ワンストップ(OEM/ODM) 設計、鋳造、5軸マシニング加工から自動弁の組立、テストまで自社完結。特殊な配管レイアウトに合わせたカスタム設計に迅速対応します。
