【図面不要】現物からの「リバースエンジニアリング（新規金型製作）

基本情報

■対象物 図面のない既存製品（サンプル）、他社製や老朽化した古い金型（ZAS製等）、手描きのポンチ絵、ボトルのキャップ（ネジ部）等。 ■対応サイズ・設備 最大2000×1200mmの特大金型まで対応。 ハンディプローブ三次元測定機（最大測定範囲2m）を使用し、複雑な3次元形状も正確にデータ化します。 ■加工精度 最新の5軸制御マシニングセンタを駆使し、寸法公差10μm台の高精度な金型製作・部品復元を実現します。

価格帯

納期

用途／実績例

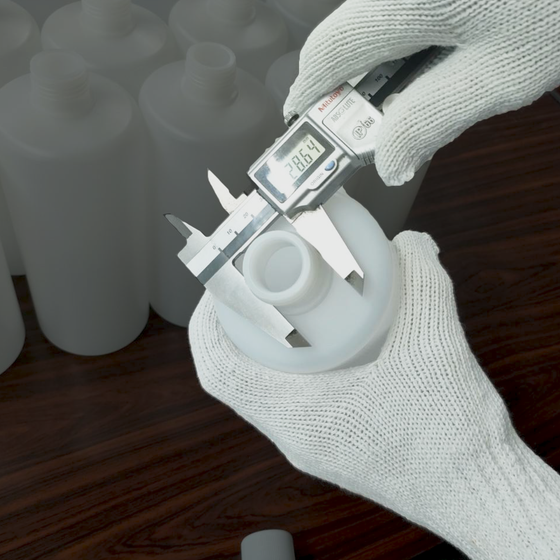

■主な用途・業界 自動車、建機、日用品など全業界。 「図面を紛失した」「当時の金型メーカーが廃業してしまった」と諦めかけている案件に最適です！ ■製品実績・課題解決例 ・キャップ現物からのネジ形状復元 図面がない容器において、既存キャップから寸法（首丈・ネジ山径・ピッチ等）を測定して逆算。 ピッタリ合う本体側のネジ山を図面データ化し、金型に精密再現しました。 ・図面レス金型の改造・部品復元 手加工で作られた図面のない古い他社製金型のコーナー部を現物から測定。 正確な寸法を割り出して新たなコマ部品を製作・組み込み、図面なしでの形状変更を完了させました。

詳細情報

•

  図解でナットク！図面不要で金型が蘇る「リバースエンジニアリング」 「当時の図面がない…」「頼んでいた金型メーカーが廃業してしまった…」 そんな絶望的な状況でも諦めないでください！中越製作所の「リバースエンジニアリング」が解決します！ 図解の通り、当社では図面がなくても金型を復活・新規製作できる3つの強みがあります。 1. 現物からの精密復元 製品サンプルや古い金型（他社製・ZAS製も可）を3Dスキャンし、精密にデータ化して最新金型として甦らせます！ 2. ネジ形状・ポンチ絵にも対応 既存のキャップから寸法を逆算してピッタリ合うネジ山を再現したり、手描きのイラスト（ポンチ絵）から具現化することも可能です！ 3. 復元＋アルファの改良提案 単なるコピーではなく、最新の冷却回路への変更や、成形不良を無くすための形状最適化など、品質や生産性を向上させるアップデートも同時にご提案します！ 諦めてしまう前に、まずは「現物」や「アイデア」をご相談ください！詳しくはサービス詳細ページへ！
