【技術資料進呈】SiC/GaN不要でコストを抑えつつ小型化・高効率化。設計に役立つ「簡易計算ツール」配布中！
ダイヤメットの独自回路技術「絶縁型TriMagiC Converter（TM）」は、独自のON-ON／ON-OFF動作モードにより、スイッチング周波数を上げることなく磁性体部品を従来比1/3まで削減※。電源の小型化と高効率化を両立します。 【TECHNO-FRONTIER 2026 電源システム展 出展】 会場：東京ビッグサイト 西1～3ホール ブース番号：1ーY02 会期：2026年7月15日（水）～17日（金） 9:30～17:00 出展者セミナーにて回路技術の解説も実施いたします。 皆さまのご来場を心よりお待ちしております。 【当社の独自回路技術で解決できる課題】 ◎ スペース制約への対応 ・基板サイズを従来比約2/3に縮小※ ・磁性体部品を従来比約1/3に削減※ ◎ コスト抑制 ・高価なSiC/GaNデバイスを使用せず、汎用Siデバイスで高効率化を実現 ◎ 熱・ノイズ対策 ・出力リップル電流を従来比約1/2に低減※ ・低磁束密度（ΔB）化により低損失・低ノイズ化に貢献 ※当社試作機による評価結果。比較条件の詳細は技術資料をご参照ください。
この製品へのお問い合わせ
基本情報

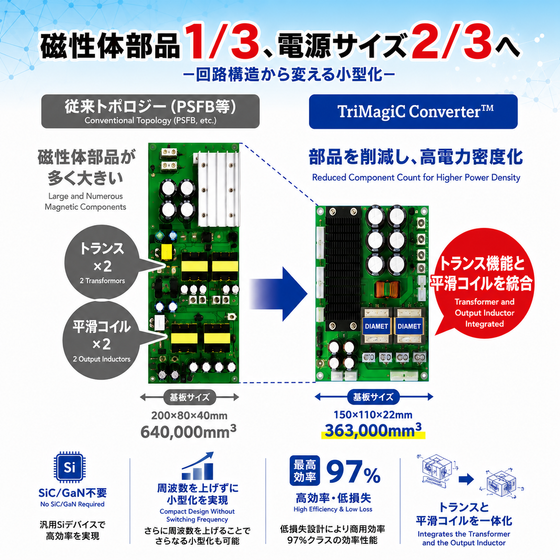

【小型化の原理】 当社が提案する回路技術「絶縁型TriMagiC Converter（TM）」では、メイントランスに従来のカレントダブラー整流回路で使用される平滑チョークコイルの機能を統合しています。 平滑チョークコイルに直接入力巻線を施すことで、トランスとコイルの両方の機能を兼ね備えた構造を実現。 これにより従来必要だったメイントランスを削減でき、磁性体部品の総体積を従来比1/3以下まで低減し、電源の小型化を可能にします。 当社では、本回路方式に好適な独自の圧粉コア「MBS」シリーズを提供しています。 ・要求仕様に応じた回路トポロジの提案 ・回路に好適なトランス設計の提案 ・磁性体部品（コア）の提供 まで一貫してサポート可能です。 ★【無料進呈】 設計支援用「簡易計算ツール」＆技術資料 カタログダウンロードより、試作機評価データや技術資料をご覧いただけます。 ※掲載している性能値・比較結果は当社試作機による評価結果です。実際の性能は回路構成、使用条件および設計仕様により異なります。 ※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。
価格帯
納期
用途／実績例
https://tf.jma.or.jp/outline/power.html ※詳しくは資料をご覧ください。お問い合わせもお気軽にどうぞ。
カタログ（2）
カタログをまとめてダウンロード
企業情報
当社は、自動車部品を中心とした粉末冶金・焼結製品を提供している会社です。 1944年の創業以来、様々な時代の変遷がありましたが、 「粉末冶金法で作る焼結製品でお客様のリクエストに最大限応える」という 姿勢を一貫して大切にしてまいりました。 また、新たな分野にも積極的に挑戦し、自動車の燃費向上技術や 自然エネルギー発電の核となる製品の開発・製造にも注力しております。 現在事業領域の拡大を目指し、焼結技術を生かして、 パワーエレクトロニクス分野へも挑戦しております。 お気軽に、お問い合わせください。
