橋梁の微細な振動を広範囲に捉え、構造健全性の維持に貢献
橋梁の維持管理においては、交通荷重や風、温度変化、経年劣化などによって生じる振動や変形の変化を継続的に把握し、異常の兆候を早期に発見することが重要です。 特に、主桁、床版、支承部などは、目視点検だけでは把握しづらい微細な変化が蓄積しやすく、構造物の健全性を維持するためには、日常的な状態監視が求められます。 PICLIA圧電ワイヤーセンサーは、糸のように細く柔軟なワイヤー形状により、曲面や狭小部、既設構造物にも設置しやすく、橋梁に発生する振動、歪み、衝撃の変化を広範囲にセンシングできます。 これにより、橋梁の状態監視、劣化兆候の把握、保全計画の最適化に貢献します。 【活用シーン】 ・ひび割れや腐食の兆候把握 構造物の微細な変化を継続的に監視することで、目視点検を補完し、異常の早期発見に寄与 ・交通荷重による挙動監視 走行車両による繰り返し荷重の影響を記録し、使用環境に応じた劣化傾向の把握に活用 ・補修前後の比較評価 補修や補強の前後で振動特性の変化を比較し、維持管理判断に活用 ・既設橋梁への後付け監視 曲面や狭小部にも設置しやすく、既存インフラへの追加設置や点検強化に活用可能
この製品へのお問い合わせ
関連動画
基本情報

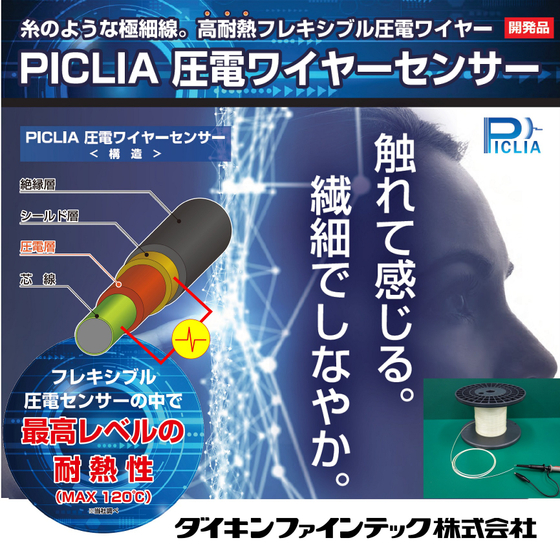

【特長】 ♦ワイヤー状の圧電（ピエゾ/Piezoelectric）センサー ♦広帯域（0.1～数MHz）、点ではなく広範囲で振動観測 ⇒低周波から高周波を一括取得、設備全体の予防保全に ♦細い線で 圧力、振動、衝撃、バイタル信号を取得 ♦物理的な変形に応答、曲面や手袋など形状に追従した取付 ⇒アプリケーション例：産業機器、医療、ウェアラブル、スポーツ等 ♦心拍や呼吸のような微弱な信号（Min.0.003N)も高感度取得 ♦電源不要 ⇒低消費電力システムに貢献 ♦同軸ケーブルと同じ構造、低ノイズでセンシング可 ♦水や油・溶剤、高温など過酷な環境下でも使用可能 ♦－40～120℃環境対応、1000万回の耐屈曲性 ⇒高耐久性 ♦樹脂との一体成型（～120℃) ウレタン、TPU、シリコン、エポキシ等
価格帯
納期
※お問い合わせください
用途／実績例
【アプリケーション例】 ■医療・介護(監視) ：椅子/ベッド/フットマットで行動・健康のモニター（消毒、滅菌対応可） ■産業機器（計測、予知保全） ：設備・金型・部品の振動モニター ⇒ 回転・振動・リーク （－40℃～120℃環境、0.1Hz～超音波領域） ■樹脂部品(予知保全)：ベアリングやバルブ、樹脂配管等、磁石取付困難な部品における振動・回転・リーク・堆積 一体成型（EVA、ウレタン、TPU、シリコン、エポキシ等） ■ウェアラブル(計測) ：手袋状での振動モニター（品質管理、スポーツ） ■ロボット関連(触覚) ：ロボット動作（動作エラー、アーム振動）、ケーブル一体化 ■車載（自動運転） ：体調異常検知（バイタルや重心移動）、バンパー衝突検知 ■セキュリティ(防犯) ：ワイヤーを張り巡らせて侵入検知、害獣対策 ■その他(構造物劣化検知) ：重要文化財の柱や梁の劣化検知 ※穴をあけず巻き付けて設置 ※詳しくはカタログ資料をご覧いただくか、お気軽にお問い合わせ下さい。
