切らずに、壊さずに、製品内部を3Dで可視化。スキャンスピード・出力・解像度のバランスに優れた標準モデル！

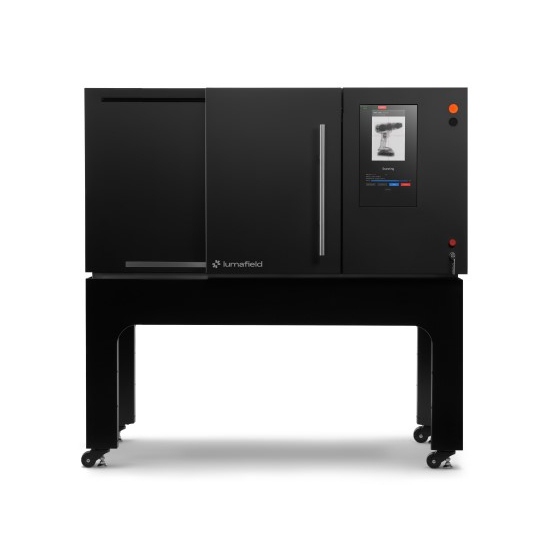

「Neptune」は、製品内部の構造や欠陥を非破壊で可視化・解析する、Lumafieldの産業用X線CTスキャナーです。 対象物を切断・分解せず、見えない内部構造を三次元データとして取得。ボイド、クラック、異物、空隙、組立状態、肉厚、内部寸法などを確認でき、研究開発、設計検証、故障解析、品質管理を支援します。 スキャンデータは、ブラウザベースの解析ソフトウェア「Voyager」で表示・解析できます。 タッチスクリーンと自動設定により、複雑な条件設定を抑えてスキャンできます。条件の保存・再利用にも対応し、継続測定や作業標準化にも有効です。 内部検査を社内で行うことで、結果を設計・製造工程へ迅速にフィードバックできます。 【主な用途】 ・製品開発、設計検証 ・故障解析、原因調査 ・品質保証、品質管理 ・内部欠陥の検出 【対象例】 バッテリー、電子部品、コネクター、ワイヤーハーネス、樹脂成形品、ダイカスト部品、積層造形品、医療機器、包装容器、消費財、スポーツ用品など。 サンプルスキャンも承ります。検査対象や確認したい欠陥、従来手法の課題など、お気軽にご相談ください。
この製品へのお問い合わせ
基本情報
【性能/仕様】 ■管電圧：120kV(Standardモデル)、190kV(High Powerモデル)、130kV(Microfocusモデル) ■最大撮影領域： Standardモデル、High Powerモデル：220φx285mm Microfocusモデル：135φx170mm ※拡張オプションもございます。まずはご相談下さい。 ■3D 解像度(voxel)： Standardモデル、High Powerモデル：25~120μm Microfocusモデル：3~60μm ■搭載可能最大ワークサイズ：300φ×600mm ■搭載可能最大ワーク重量：5kg ■重量：1,135kg ■装置寸法：1,800mm×1,800mm×900mm ※詳しくはお気軽にお問い合わせください。
価格帯
500万円 ~ 1000万円
納期
用途／実績例
【用途】 Neptuneは、研究開発、設計検証、品質管理、故障解析、受入検査などに活用できます。 ・樹脂成形品の肉厚、反り、内部空隙、組立状態の確認 ・ダイカスト部品や積層造形品のボイド、クラック、造形不良の検出 ・バッテリー内部の電極、タブ、溶接部、異物、変形の確認 ・電子部品、コネクター、ワイヤーハーネスの接合・圧着状態の確認 ・医療機器や消費財の内部機構、部品位置、組立不良の確認 ・試作品、量産品、返却品、競合製品の比較・解析 【実績例】 日本国内外において、自動車部品、バッテリー、医療機器、包装容器、家電、スポーツ用品などのメーカーで導入されています。 ※詳しくはお気軽にお問い合わせください。
