その瞬間を透視！ 製品内部の挙動を可視化出来ます。

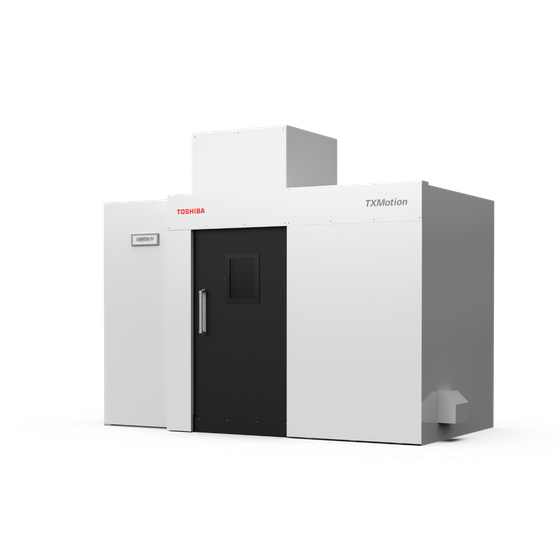

「TXMotion」は、X線と高速度カメラを融合させることで、外観からしか確認できなかった製品内部の動的挙動を、リアルタイムかつ高精度に可視化する検査システムです。 落下試験や高速度撮影において、外装を透明材質に変更する必要がなく、実際の材質そのままで内部構造の動きを観察可能。これにより、信頼性の高い検証が可能となります。 【特徴】 ○高速挙動の“内部”まで見える！ 従来のX線透視装置では捉えられなかった、物体内部の動きをリアルタイムで観察可能。 ○1秒間に20,000コマ程度までの高速度撮影が可能。 高感度・高速応答型X線センサと高速度カメラの組み合わせにより、微細かつ瞬間的な挙動も鮮明に記録。 ○素材変更不要。実物そのままで検査可能 外装を透明材質に作り替える手間を省き、実際の材質状態での検査が可能。より現実的な評価が行えます。 ○カスタマイズ対応 撮影対象に合わせた、装置カスタマイズ・オプション機構等をご提案いたします。 詳しくはお問い合わせ、またはカタログをダウンロードしてください。
この製品へのお問い合わせ
関連動画
基本情報
【特徴】 ○CTスキャナ＆高速度X線システム複合機 マイクロCT装置と組み合わせにより、３D分析・解析が可能。静的・動的な内部情報を多角的に取得できます。 ○環境試験との連携 振動、温度等の環境試験装置との組合せにより、実使用環境下での内部挙動を可視化。 ○既存装置への後付け 既存のX線透視検査装置への追加提案も可能。既存設備を生かし機能拡張が図れます。 ○複数カメラによる同期撮影 外観画像とX線透視画像を同時に取得可能。 外部と内部の挙動を並行して観察することで、より深い解析が可能です。 ●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
価格情報
お問い合わせ下さい。
納期
※お問い合わせ下さい。
用途／実績例
【用途】 ○精密機器の落下時の内部挙動観察 (携帯電話、デジタルカメラなどの基板や部品の変形など) ○電気・電子部品の損傷過程解析、機構動作部の挙動確認 (リレーの接点など) ○流体・粉体の流動観測、溶接現象の観察など ●詳しくはお問い合わせ、またはカタログをダウンロードしてください。
カタログ（1）
カタログをまとめてダウンロード
企業情報
25.4月より会社名変更となりました。[旧：東芝ITコントロールシステム株式会社] 弊社は、国内外の様々な分野で、X線非破壊検査システムの設計、製造、販売、およびサービスを提供しています。車載機器、民生機器、研究機関など、多岐にわたるお客様のニーズに応え、課題解決に取り組んでいます。最新の技術と豊富な経験を活かし、優れたソリューションを提供することで、お客様の課題解決に応え続けます。
