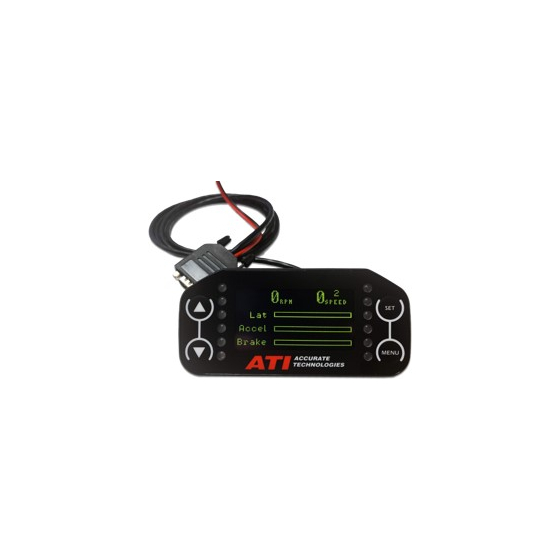

小型で高効率なCAN及びCAN FDのバスモニターパネル 10画面対応
レーシングフィールドの技術から生まれた堅牢かつ、コンパクトな高性能データ表示器です。 DASH4ATI FDは、DBCファイルを使用してCAN/CAN-FDに直接接続してCAN変数を表示およびデコードします。 CAN/CAN FD上のデータをグラフィカルに表示します。(数値・テキスト・バーグラフ・X-Yグラフ) コンパクトかつ堅牢なアルミニウム筐体により、テストドライブ、テストトラック、テストセルの環境に最適なモニターパネルです。 表示パネルは、10画面まで設定ができ、ボタンをクリックすることにより切り替えることができます。 これにより、表示できるパラメータの数が大幅に向上します。 ● PCから設定ツールで画面を作成 ● DBCファイルをインポート ● 最大10画面まで登録できます。 ● 数字、テキスト、バーグラフ、X-Yグラフを自由に画面に配置することができます。 ● 前面のボタンから、CAN信号を送信でき、他のコンポーネントや外部アプリケーションを起動・停止することができます。 ● 画面両端にLEDランプが配備され、アラーム表示やレベルメータとして使用できます。
この製品へのお問い合わせ
基本情報
● デイスプレイ:LCDバックライト付き、解像度 128×64 pixels ● 筐体:アルミニウムダイキャスト、黒粉体塗装仕上 124×58×14mm ● 電源仕様: 9~18VDC、100mA ● 使用温度範囲: 0℃~50℃ ● LED: 高輝度LED 6個×2列、φ5mm 視野角20° 10段階輝度調節可 ● キーパッド:反射抑制ポリエステル保護膜のメンブレン、φ12mmのボタン ● RS232C通信:自動ボーレート切換 (115,200/460,800ボーレート) ● CANインターフェイス: CAN 2.0B 及び CAN FD ● 筐体固定:M4ネジ用止穴4つ、最大深 6mm ● 表示画面:最大10画面登録可 ● 各画面表示オブジェクト数: 40オブジェクト ● 最大入力データチャネル: 1000以上 ● スクリーン更新周期: 1~10Hzの間で設定可
価格帯
納期
用途/実績例
● テスト車両のCAN及びCAN-FDのバスモニタリング及びステータス表示 ● 製造ラインでのCANバスモニタリング ● 2輪試作品用のコックピットパネル 等
カタログ(8)
カタログをまとめてダウンロード企業情報
ATI社(Accurate Technologies Inc)は、1991年以来、高性能の測定および制御システムツールとソフトウェアソリューションの独立系サプライヤーとして業界をリードしてきました。 今日では、お客様が高品質の製品を市場に送り出すことを支援する、最先端の開発ツールを提供しています。 ATI社の製品ラインは、ソフトウェアラピッドプロトタイピング、ECUキャリブレーション、データ収集、バス解析など、車両開発サイクルの全体に対応するまでに広がりました。 長年にわたる経験とお客様の二―ズについての確かな理解が、ATI社の基礎であり強みとなっています。 ミシガン州デトロイト郊外のノバイにある本社、および2006年に設立しました日本支社では、ATI社の熟練した技術者と専門家が、まずお客様の二―ズを理解し、次にそのニーズに合った妥協のない個別ソリューションを提供するために努力を続けています。
