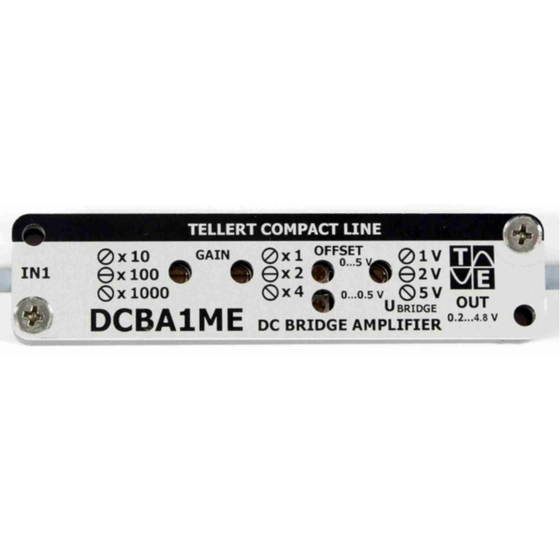

小型 歪ゲージ用のブリッジアンプ
DCBA1MEとDCBA2MEは、全抵抗ブリッジの電圧差を増幅します。 DCBA1MEは1つのブリッジをサポートし、DCBA2MEは2つのブリッジをサポートします。 DCBA1MFはDCBA1MEとほぼ同じですが、微調整用の回転式ポテンショメータを備えています。 ホイートストンブリッジの反転及び非反転出力信号を増幅するブリッジアンプです。
この製品へのお問い合わせ
基本情報
● 筐体寸法 DCBA1ME: 72mm x 17mm x 8mm DBCA2ME: 72mm x 30mm x 8mm DBCA1MF: 85mm x 17mm x 8mm 筐体はM3ネジで積載固定可能 ● 重量 DBCA1ME: 27g DBCA2ME: 41g DBCA1MF: 29g ● 筐体保護： 防滴仕様 ● 本体供給電圧 7～16VDC ● ブリッジ供給電圧： 1,2,5VDCから選択 ● 増幅率：10～4000倍(調節可能) ● オフセット調整幅：0～5V ● 入力信号周波数帯域： f(-0.1dB) > 1kHz; f(-3dB) > 4kHz ● ゲイン誤差: eg<1.5% ● 最大入力オフセット(Typ): 2mV/℃ ● ノイズ(Typ)： 35nV/Sq root(Hz)
価格帯
納期
用途／実績例
主にSICOLOG信号変換ロガーの付属アンプとして使用されます。 ● 車両フレームの歪計測 ● 実路走行時の車両フレームの歪計測
