溶解炉などの高温炉内を監視できる炉内監視用ITVシステム

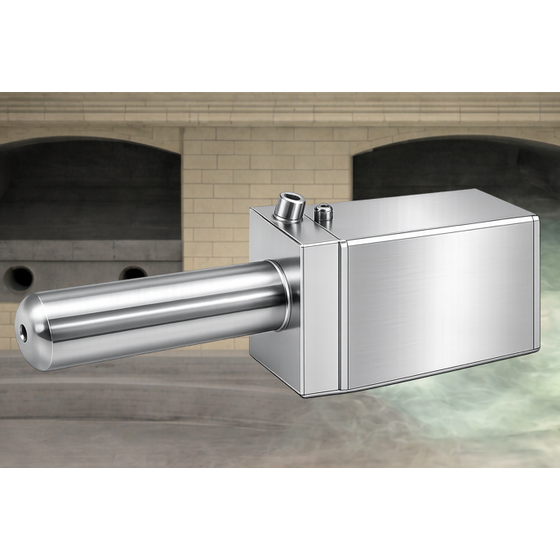

炉内監視システム『Phoenix Eye "Ace"』は、過酷な1600℃環境でも安定して炉内監視が可能です。 本システムによるリアルタイム監視により、計器室のモニターで確認できるため、炉の近くに行く必要がなくなります。 高温環境下での作業を大幅に削減し、熱中症リスクを低減。 炉への接近による不意の火傷を防ぎ、安全性を向上させます。 また、リレーレンズの採用により、レンズ先端を炉壁近傍まで挿入可能。 冷却エネルギー使用量を最小化し、炉内温度への影響を抑制することで、安定した炉内温度管理と品質・生産性の安定化に貢献します。 【特長】 ■高画質：200万画素CMOSカメラとリレーレンズを使用しているので炉内の状態を高画質で撮影できます。 ■軽量：水冷カメラケースで１５kg(冷却水を除く)と軽量です。 ■イージーメンテナンス：メンテナンス時のカメラ、リレーレンズ取り外しが容易です。 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
この製品へのお問い合わせ
基本情報
【仕様】 ■撮影方式：1/2.8型 2メガピクセル CMOSセンサー ■炉内温度：1,700℃以下 ■カメラ電源：専用電源ユニットより同軸重畳 ■映像出力：BNCコネクタ接続 HDアナログ信号 ■冷却水条件：清澄軟水 200kPa以上 排水温度 40℃以下 10L/min以上 ■冷却空気条件：オイルレス乾燥圧縮空気 300kPa以上 リレーレンズ：50L/min以上 炉前ユニット：80L/min以上 ■冷却水接続：給水側：R1/2 排水側：Rc1/2 ■冷却空気接続：リレーレンズ側：R1/4 炉前取付金具側：Rc3/8 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
価格帯
納期
用途／実績例
【このような課題に】 ■暑熱環境下での目視確認と労働災害リスク ■レンズ汚損・装置温度上昇 ■炉内全体を監視できない ■冷却が炉内温度へ影響 ※詳しくはPDFをダウンロードしていただくか、お気軽にお問い合わせください。
