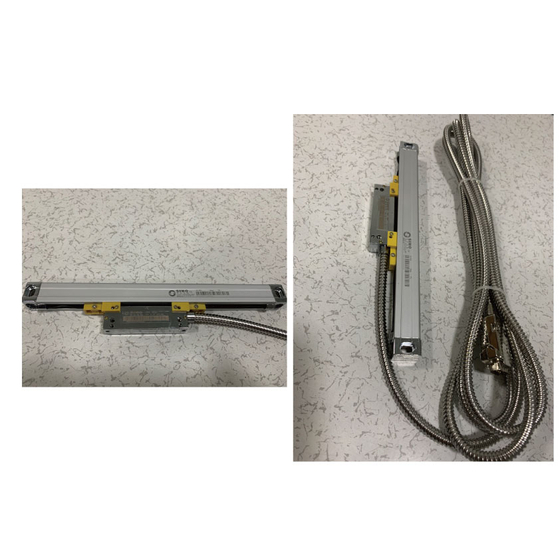

薄型・小型ボディに高精度を凝縮！1μm/5μm選べるスリムガラスデジタルスケール KA500（旧品番HK500）
KA500シリーズは、八光電装より事業継承しウシヤマ電機が取り扱うスリムタイプのガラスデジタルスケールです。 断面サイズがわずか18mm×20mmのコンパクト設計により、取り付けスペースが限られた工作機械や小型旋盤にも無理なく搭載できます。分解能は1μm（高分解能タイプ）と5μm（標準タイプ）の2種類から用途に応じて選択可能。最大測定速度は60m/分と高速追従性も備えています。 ◆ 注文する前に！ ◆ 機械メーカーの仕様書のテーブル移動量は実機と違う場合が有ります。 必ず実機で移動量を確認して機械に合った機種を発注しましょう。 勿論テーブル移動量よりスケール長の方が長く無ければなりません。 移動量より短いスケールを取り付けてテーブルを端点まで移動すると 瞬時に破壊され保証対象からも外れますので注意して下さい。 測定長は70mmから520mmまでの10品番をラインナップ。保護等級はIP55に対応しており、切削油や粉塵が飛散する過酷な加工環境でも安定した動作が期待できます。 デジタルカウンター（表示器）との組み合わせで、アナログ工作機械のデジタル化・位置決め効率の向上に貢献します。
この製品へのお問い合わせ
基本情報
【型番】KA500シリーズ（スリムタイプ） 【測定長】70mm ～ 520mm（全10品番） 【分解能】1μm（高分解能タイプ） / 5μm（標準タイプ） 【断面サイズ】18mm × 20mm（スリム設計） 【最大測定速度】60m/分 【基準点】50mmに1個 【保護等級】IP55（防塵・防水対応） 【出力信号】TTL / EIA-422-A 【電源電圧】5V 【ケーブル長】2m（5μmタイプ） / 3m（1μmタイプ） 【コネクタ】9ピン 【付属品】取り付けブラケット・ネジ類 ◆ 注文する前に！ ◆ 機械メーカーの仕様書のテーブル移動量は実機と違う場合が有ります。 必ず実機で移動量を確認して機械に合った機種を発注しましょう。 勿論テーブル移動量よりスケール長の方が長く無ければなりません。 移動量より短いスケールを取り付けてテーブルを端点まで移動すると 瞬時に破壊され保証対象からも外れますので注意して下さい。
価格情報
お気軽にお問い合わせください。 ウシヤマ電機株式会社 電話：03-5355-6231 メール：web@ushiyama.co.jp
納期
用途／実績例
【主な用途】 ・小型卓上旋盤（スペースが限られるX軸・Z軸への取り付け） ・小型フライス盤・マシニングセンタ（X・Y軸） ・精密研削盤・ジグボーラー等の精密加工機 ・スペース制約のある既存機械のデジタル化改造 【実績例】 デジタルカウンター（SDS3/SDS6シリーズ等）との組み合わせにより、小型旋盤や卓上フライス盤の位置決め作業を大幅に効率化。断面が小さいため、標準タイプ（KA300）では取り付けが困難だった機械にも対応でき、既存設備のDX化・省力化改修に活用されています。 電子・電気部品メーカーや精密機械加工業、試作・研究開発部門など、高精度加工を求める幅広い現場で採用されています。 2007年に当社は静岡県の株式会社八光電装よりデジタルスケールの輸入代行を依頼され、一部の商品販売もお手伝いし続けて参りました。 2020年5月をもって株式会社八光電装がデジタルスケールの販売を終了するにあたり 当社が輸入から販売を一手に担い、この事業を継続することに至りました。
ラインアップ（30）
| 型番 | 概要 |
|---|---|
| KA500-70 /１μm | 旧品番：HK500-70-1 |
| KA500-120 /１μm | 旧品番：HK500-120-1 |
| KA500-170 /１μm | 旧品番：HK500-170-1 |
| KA500-220 /１μm | 旧品番：HK500-220-1 |
| KA500-270 /１μm | 旧品番：HK500-270-1 |
| KA500-320 /１μm | 旧品番：HK500-320-1 |
| KA500-370 /１μm | 旧品番：HK500-370-1 |
| KA500-420 /１μm | 旧品番：HK500-420-1 |
| KA500-470 /１μm | 旧品番：HK500-470-1 |
| KA500-520 /１μm | - |
| KA500-570 /１μm | - |
| KA500-620 /１μm | - |
| KA500-670 /１μm | - |
| KA500-720 /１μm | - |
| KA500-770 /１μm | - |
| KA500-70 / 5μm | 旧品番：HK500-70-5 |
| KA500-120 / 5μm | 旧品番：HK500-120-5 |
| KA500-170 / 5μm | 旧品番：HK500-170-5 |
| KA500-220 / 5μm | 旧品番：HK500-220-5 |
| KA500-270 / 5μm | 旧品番：HK500-270-5 |
| KA500-320 / 5μm | 旧品番：HK500-320-5 |
| KA500-370 / 5μm | 旧品番：HK500-370-5 |
| KA500-420 / 5μm | 旧品番：HK500-420-5 |
| KA500-470 / 5μm | 旧品番：HK500-470-5 |
| KA500-520 / 5μm | - |
| KA500-570 / 5μm | - |
| KA500-620 / 5μm | - |
| KA500-670 / 5μm | - |
| KA500-720 / 5μm | - |
| KA500-770 / 5μm | - |
