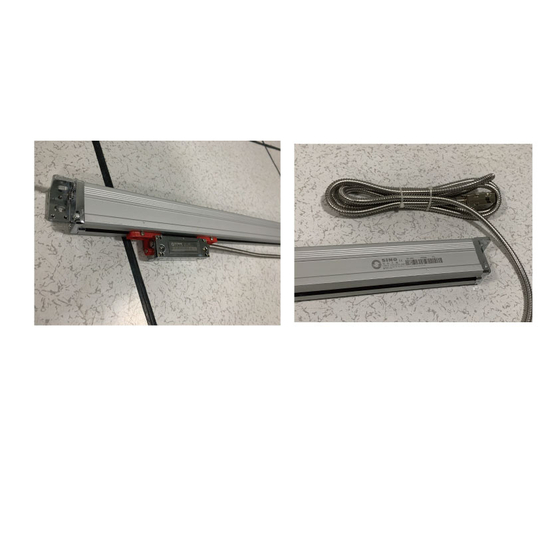

最大3000mmの長尺測定に対応！旋盤Z軸に最適なガラスデジタルスケール KA600（旧品番HK600）
KA600シリーズは、ウシヤマ電機株式会社が取り扱う長尺タイプのガラスデジタルスケールです。 測定長1000mmから3000mmまで100mm刻みの豊富なラインナップを揃えており、大型旋盤のZ軸や大型フライス盤のX軸など、ストロークの長い工作機械の軸に幅広く対応できます。分解能は1μm（高分解能タイプ）と5μm（標準タイプ）の2種類から用途に応じて選択可能。断面サイズ30mm×43mmの堅牢なボディで、重切削などの過酷な加工環境にも安定した動作が期待できます。 ◆ 注文する前に！ ◆ 機械メーカーの仕様書のテーブル移動量は実機と違う場合が有ります。 必ず実機で移動量を確認して機械に合った機種を発注しましょう。 勿論テーブル移動量よりスケール長の方が長く無ければなりません。 移動量より短いスケールを取り付けてテーブルを端点まで移動すると 瞬時に破壊され保証対象からも外れますので注意して下さい。 デジタルカウンター（表示器）との組み合わせで、大型工作機械の位置決め精度向上と作業効率の改善に貢献します。
この製品へのお問い合わせ
基本情報
【型番】KA600シリーズ（長尺タイプ） 【測定長】 ・1μmタイプ：1000mm ～ 3000mm（100mm刻み、全21品番） ・5μmタイプ：1100mm ～ 3000mm（100mm刻み、全20品番） 【分解能】1μm（高分解能タイプ） / 5μm（標準タイプ） 【断面サイズ】30mm × 43mm 【最大測定速度】60m/分 【基準点】50mmに1個 【保護等級】IP53 【出力信号】TTL / RS422（5V） ◆ 注文する前に！ ◆ 機械メーカーの仕様書のテーブル移動量は実機と違う場合が有ります。 必ず実機で移動量を確認して機械に合った機種を発注しましょう。 勿論テーブル移動量よりスケール長の方が長く無ければなりません。 移動量より短いスケールを取り付けてテーブルを端点まで移動すると 瞬時に破壊され保証対象からも外れますので注意して下さい。
価格情報
お気軽にお問い合わせください。 ウシヤマ電機株式会社 電話：03-5355-6231 メール：web@ushiyama.co.jp
納期
用途／実績例
【主な用途】 ・大型旋盤（Z軸への取り付け／長ストローク測定） ・大型フライス盤・横型マシニングセンタ（X軸の長尺測定） ・プレーナー・門型フライス盤などの大型工作機械 ・長尺ワークを扱う精密加工ライン 【実績例】 デジタルカウンター（SDS3/SDS6シリーズ等）との組み合わせにより、大型旋盤や大型フライス盤の長尺軸をデジタル管理。1000mm〜3000mmの広い測定範囲と、1μm・5μmの分解能選択により、粗加工から精密仕上げまで幅広い用途に対応できます。 重工業・産業機械メーカー・金型製造業など、大型部品の加工を行う製造現場を中心に採用されています。 2007年に当社は静岡県の株式会社八光電装よりデジタルスケールの輸入代行を依頼され、一部の商品販売もお手伝いし続けて参りました。 2020年5月をもって株式会社八光電装がデジタルスケールの販売を終了するにあたり 当社が輸入から販売を一手に担い、この事業を継続することに至りました。
ラインアップ（42）
| 型番 | 概要 |
|---|---|
| KA600-1000 / 1μm | - |
| KA600-1100 / 1μm | - |
| KA600-1200 / 1μm | - |
| KA600-1300 / 1μm | - |
| KA600-1400 / 1μm | - |
| KA600-1500 / 1μm | - |
| KA600-1600 / 1μm | - |
| KA600-1700 / 1μm | - |
| KA600-1800 / 1μm | - |
| KA600-1900 / 1μm | - |
| KA600-2000 / 1μm | - |
| KA600-2100 / 1μm | - |
| KA600-2200 / 1μm | - |
| KA600-2300 / 1μm | - |
| KA600-2400 / 1μm | - |
| KA600-2500 / 1μm | - |
| KA600-2600 / 1μm | - |
| KA600-2700 / 1μm | - |
| KA600-2800 / 1μm | - |
| KA600-2900 / 1μm | - |
| KA600-3000 / 1μm | - |
| KA600-1000 / 5μm | - |
| KA600-1100 / 5μm | 旧品番：HK600-1100-5 |
| KA600-1200 / 5μm | 旧品番：HK600-1200-5 |
| KA600-1300 / 5μm | 旧品番：HK600-1300-5 |
| KA600-1400 / 5μm | 旧品番：HK600-1400-5 |
| KA600-1500 / 5μm | 旧品番：HK600-1500-5 |
| KA600-1600 / 5μm | 旧品番：HK600-1600-5 |
| KA600-1700 / 5μm | 旧品番：HK600-1700-5 |
| KA600-1800 / 5μm | 旧品番：HK600-1800-5 |
| KA600-1900 / 5μm | 旧品番：HK600-1900-5 |
| KA600-2000 / 5μm | 旧品番：HK600-2000-5 |
| KA600-2100 / 5μm | 旧品番：HK600-2100-5 |
| KA600-2200 / 5μm | 旧品番：HK600-2200-5 |
| KA600-2300 / 5μm | 旧品番：HK600-2300-5 |
| KA600-2400 / 5μm | 旧品番：HK600-2400-5 |
| KA600-2500 / 5μm | 旧品番：HK600-2500-5 |
| KA600-2600 / 5μm | 旧品番：HK600-2600-5 |
| KA600-2700 / 5μm | 旧品番：HK600-2700-5 |
| KA600-2800 / 5μm | 旧品番：HK600-2800-5 |
| KA600-2900 / 5μm | 旧品番：HK600-2900-5 |
| KA600-3000 / 5μm | 旧品番：HK600-3000-5 |
