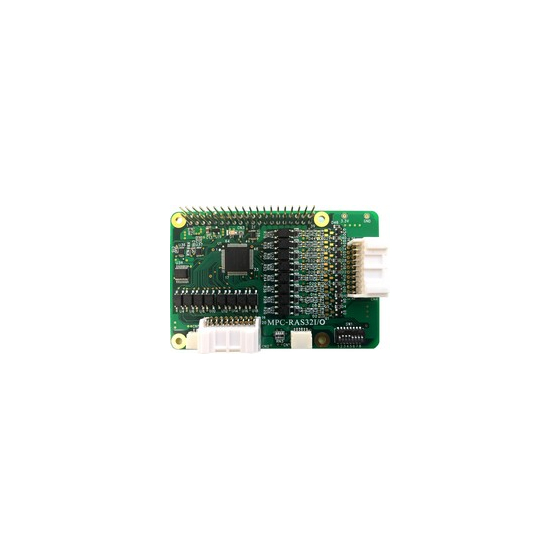

ビルオートメーション向け Raspberry Pi対応 絶縁拡張ボード
建築業界のビルオートメーションにおいては、多数のセンサーからの情報収集や、設備機器の制御が求められます。特に、建物の規模が大きくなるにつれて、ノイズの影響やアースレベルの変動による誤動作、電気的破壊のリスクが高まります。これらの課題に対処し、安定したシステム運用を実現するためには、外部回路との確実な絶縁が不可欠です。当社のラズパイ用絶縁型16入力16出力ボードは、フォトカプラ絶縁によりこれらのリスクを低減し、信頼性の高いビルオートメーションシステムの構築を支援します。 【活用シーン】 ・ビル内の各種センサー（温度、湿度、照度など）からのデータ収集 ・空調設備、照明、エレベーターなどの制御 ・セキュリティシステムとの連携 ・遠隔監視・操作システムの構築 【導入の効果】 ・ノイズやアースレベル変動による誤動作の低減 ・電気的破壊のリスク軽減による機器の長寿命化 ・安定したシステム運用によるメンテナンスコスト削減 ・Raspberry Piとの柔軟なシステム連携による開発効率向上
この製品へのお問い合わせ
基本情報
【特長】 ・16点絶縁入力：5V～36Vの入力レンジに対応し、多様なセンサー信号を正確に取得。 ・16点絶縁出力：FET出力方式で最大36V対応、ソレノイドやリレーなどの制御が可能。 ・フォトカプラ絶縁：ノイズやアースレベル変動による誤動作・電気的破壊を低減。 ・SPI/I2C通信対応：Raspberry Piとの柔軟なシステム構築を実現。 ・高耐圧設計：最大36V対応で、幅広い制御用途に対応。 【当社の強み】 株式会社エンベデッドテクノロジーは、コンピューターボードの販売に加え、電子回路設計、パターン設計、FPGAロジック開発を主業とする技術開発企業です。AD変換、DA変換、デジタルI/Oの分野で長年の実績があり、産業機器や研究用途など、高信頼性が求められる領域で多数の納入実績があります。宇宙開発分野での実績も有し、先端技術を要するプロジェクトで高い評価を得ています。迅速かつ柔軟な対応力で、試作・小ロットを含む多様なニーズに対応可能です。
価格帯
~ 1万円
納期
※仕様・数量により異なりますので、お問い合わせください。
用途／実績例
・FA装置 ・設備制御 ・センサ入力 ・リレー制御 ・ソレノイド制御 ・研究開発装置 ・Raspberry Pi制御システム ・産業機器制御 ・絶縁I/O用途 ・PLC代替用途
ラインアップ（12）
| 型番 | 概要 |
|---|---|
| MPC-RAS32IO-V2-IT-05 | 5v～12v / I2C / 吸込み型 |
| MPC-RAS32IO-V2-IS-05 | 5v～12v / I2C / 吐出し型 |
| MPC-RAS32IO-V2-IT-24 | 12v～24v / I2C / 吸込み型 |
| MPC-RAS32IO-V2-IS-24 | 12v～24v / I2C / 吐出し型 |
| MPC-RAS32IO-V2-IT-36 | 24v～36v / I2C / 吸込み型 |
| MPC-RAS32IO-V2-IS-36 | 24v～36v / I2C / 吐出し型 |
| MPC-RAS32IO-V2-ST-05 | 5v～12v / SPI / 吸込み型 |
| MPC-RAS32IO-V2-SS-05 | 5v～12v / SPI / 吐出し型 |
| MPC-RAS32IO-V2-ST-24 | 12v～24v / SPI / 吸込み型 |
| MPC-RAS32IO-V2-SS-24 | 12v～24v / SPI / 吐出し型 |
| MPC-RAS32IO-V2-ST-36 | 24v～36v / SPI / 吸込み型 |
| MPC-RAS32IO-V2-SS-36 | 24v～36v / SPI / 吐出し型 |
