省人化と安全性を両立！袋物材料のデパレタイズから投入まで全自動化

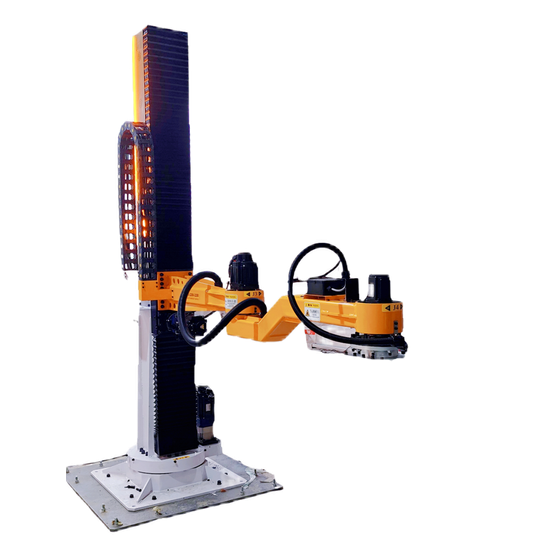

BYR社が開発した原料袋（ペレット・粉体など）の自動開袋装置は、パレットに積まれた原料袋をつかみ取り、開封、ホッパーへの原料投入までを完全自動化するインテリジェントシステム。20～25kg袋の少量処理や、限られた工場スペースへの据付が可能な本装置は、国内ユーザー様の現場課題にベストマッチ。 システムの強み 省スペース設計：独自の昇降コラム（柱）型ロボットを採用し、限られた工場スペースにもコンパクトに設置可能 優れたコストパフォーマンス：多関節ロボットに比べ構造がシンプルなため、導入コストとメンテナンス費用を大幅に抑制 不揃いな積載にも対応：高性能AI 3Dビジョンシステム（オプション）を搭載可能で、パレット上で荷崩れした袋や不揃いに積まれたワークも正確に認識して吸着・把持 徹底した安全対策：安全フェンスやライトカーテンを標準構成に含み、日本の厳しい安全基準にも適応 重筋作業からの解放、人手不足の解消、工場内のDX・自動化投資に好適なソリューション。 動画案内 ➡ YouTube: https://www.youtube.com/@BeiyuanPalletzingrobot/shorts
この製品へのお問い合わせ
基本情報
生産量やワーク重量に合わせ、適したなシステムをご提案します。 【基本仕様例：BYR-150モデル】 ■ ロボット可搬重量：150kg（※50kg/260kg/500kgモデルも対応可能） ■ 最大アーム長：2200mm ■ 昇降ストローク：2164mm ■ 軸数：4軸 ■ 位置繰り返し精度：±0.5mm ■ 対応ワーク：袋物材料（プラスチックペレット、各種粉体、化学製品、食品原料等） ■ 対応ワーク重量：60kg以下 ■ 処理能力：デパレタイズ 120袋/時間 ■ グリッパー方式：ニードルパンチ式、またはカスタマイズ ■ 通信プロトコル：EtherCAT / Modbus / TCP 対応 ■ 電源・空圧：AC 380V 50Hz / 0.5-0.7MPa ■ 国際認証：欧州CE認証、ISO9001品質管理システム認証取得済み
価格帯
500万円 ~ 1000万円
納期
~ 1ヶ月
用途／実績例
【主な用途】 ■ プラスチック成形工場における、樹脂ペレット袋の自動荷下ろしおよび成形機ホッパーへの自動投入 ■ 化学・飼料・肥料工場における、粉体原料袋のパレットからのデパレタイズおよび解袋・供給ラインの自動化 ■ 食品・医薬品工場における、各種原材料袋（調味料、粉末原料等）の自動投入による異物混入防止および衛生環境の向上 ■ 物流倉庫・流通センターにおける、入荷した袋物資材の自動仕分け・ライン投入 【導入実績】 開発元であるBYR社は、産業自動化分野で10年以上の実績を持ち、世界30ヶ国以上に数千プロジェクトの導入実績があります。日本大手化学メーカーや大手製薬メーカーの海外工場においても、本デパレタイズシステムおよび自動供給ソリューションが導入されており、工場の省人化と生産効率向上に大きく貢献しています。確かな技術力とグローバル基準の品質で、安心してお使いいただけます。
詳細情報
-
【据付例：BYR-150モデル】 昇降コラム型ロボット1台、パレット設置および空袋回収を2箇所考慮し、安全フェンスを設置した場合の想定据付スペース：4.8m x 4.3m
-
【専用グリッパー】 ピンが袋に突き刺さり確実に保持するニードル方式。エアーシリンダ駆動により、紙袋やPP織袋の破れや滑りを防ぎ、確実にピックアップします。
-
【開袋ホッパーと残渣の最小化機構】 投入口の内部に設置された超硬合金製のスリッター刃が、バッグの自重を生かして確実に自動開袋。粉塵飛散を防ぐカバー設計にも対応しています。また、高価な原料や添加剤のロスを防ぐため、袋振るい・しぼり機構のカスタマイズにも対応し、原料の無駄を極限まで低減します。
ラインアップ（4）
| 型番 | 概要 |
|---|---|
| BYR-50モデル | 有効搭載量｜掴：50kg |
| BYR-150モデル | 有効搭載量｜掴：150kg |
| BYR-260モデル | 有効搭載量｜掴：260kg |
| BYR-500モデル | 有効搭載量｜掴：500kg |
