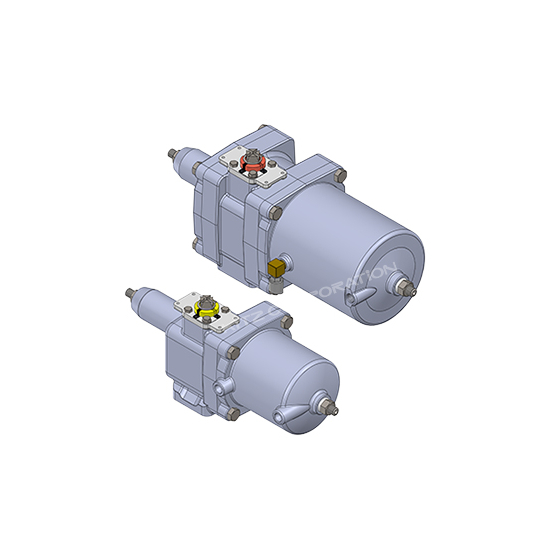

次世代設計で小型化を実現。高耐久・高機能の空気圧式アクチュエータ
BXシリーズは、空気圧式自動弁の小型化を実現する次世代アクチュエータです。従来のB型アクチュエータの設計思想を継承しながら、構造の見直しによりコンパクト化・軽量化を実現。バルブ駆動に最適なサイズ選定が可能となりました。 また、スコッチヨーク機構とシリンダ内面PTFEコーティングにより、高い耐久性と安定した動作を確保。さらにNAMUR寸法に対応し、最新のスイッチボックスや各種計装機器の取付が可能です。 加えて、シャフト部への浸水を防ぐカバー・インジケータ構造を採用し、信頼性・安全性も向上。化学、一般工業、プラント設備など幅広い用途において、効率的で安定したバルブ操作を実現します。
この製品へのお問い合わせ
基本情報
BXシリーズは、複作動型（BX）、スプリングリターン型（BXS）、手動操作機付スプリングリターン型（BXSW）の3タイプをラインナップしています。 出力トルクは供給圧0.4MPa時にBXで14.0～4047N・m、BXS（W）で最大4826N・mまで対応し、幅広いバルブサイズに適用可能です。 サイズは0～9型までの10段階に細分化され、最適なアクチュエータ選定を実現。単作動型ではシリンダ内にスプリングを格納することで、従来比で最大43％の軽量化、最大64％の容積削減を達成しています。 標準仕様として、使用温度範囲は－20℃～＋80℃、標準操作圧力0.4MPa、ISO5211フランジ対応、NAMUR規格スイッチ取付座を採用。 高耐久構造と豊富なラインナップにより、多様なプロセス条件に柔軟に対応します。
価格帯
納期
用途／実績例
石油化学・化学・水処理など様々な工業用プロセスでご使用いただけます。
カタログ（1）
カタログをまとめてダウンロード
この製品に関するニュース（1）
企業情報
当社は、1951年に創業し、青銅製バルブの製造・販売を開始しました。 鋳造から加工・組立・検査・出荷など全ての工程を社内で行い、きめ細かい 販売サービスやアフターフォローをお客様に提供する体制を築くことで、 商品技術力、コスト競争力、納期などで、高い経営品質を実現してきました。 ご要望の際はお気軽にお問い合わせください。
