EHC評価用標準セル専用通電治具の製作を開始しました。

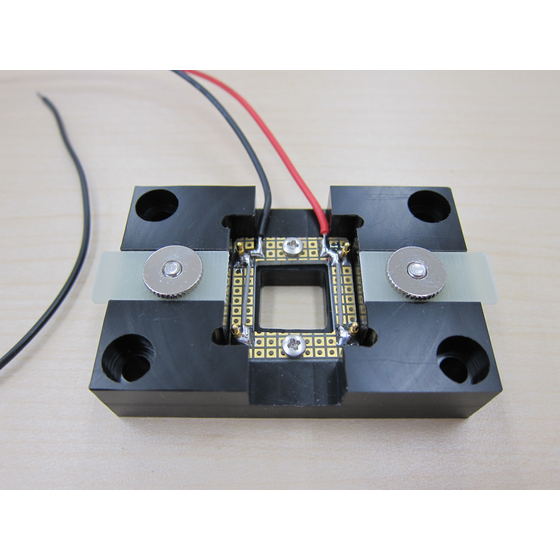

EHC評価用セル専用の通電治具の製作販売を開始しました。 液晶表示部にバックライト光を透過させる貫通穴があります。 スプリングコンタクトピンは、有機EL寿命評価装置で実績のあるものを使用しています。 治具は測定ステージ固定用のねじ穴が標準装備されています。
この製品へのお問い合わせ
基本情報
・治具ベース材質 ・・・ POM（黒色） ・コンタクトピン ・・・ 黄銅＋ニッケル下地金メッキ処理 ・ピン先端径 ・・・ 1.07mm ・セル押えスライド板 ・・・ ガラスエポキシ ・固定用ねじ穴 ・・・ Ｍ４ ・光透過用貫通穴寸法 ・・・ 12x12mm ・治具外形寸法 ・・・ 40 x 60 x 15mm
価格帯
納期
~ 1ヶ月
用途／実績例
液晶材料評価
ラインアップ（1）
| 型番 | 概要 |
|---|---|
| ガラス基板厚み0.7mm用 | ガラス基板厚み1.1mm用 |
カタログ（1）
カタログをまとめてダウンロード
企業情報
当社は創業1972年以来、ディスプレイに携わる技術者・研究者を支援してきました。事業根幹である各種ガラス基板及び世界標準のEHCセルを国内外へ製造・販売しています。近年、多様な金属成膜基板及び高精細パターンガラス基板の要求が強まっています。周辺装置として客先仕様の小型液晶パネル組立装置やウェットプロセス装置、さらに有機EL・太陽電池の測定検査装置などを専用システムとして、あるいは簡易冶具等も含めて提供しています。
