±15mmの位置ズレ補正で自動接続を実現｜AGV・AMR・AGF等のロボット向け長寿命コネクタ

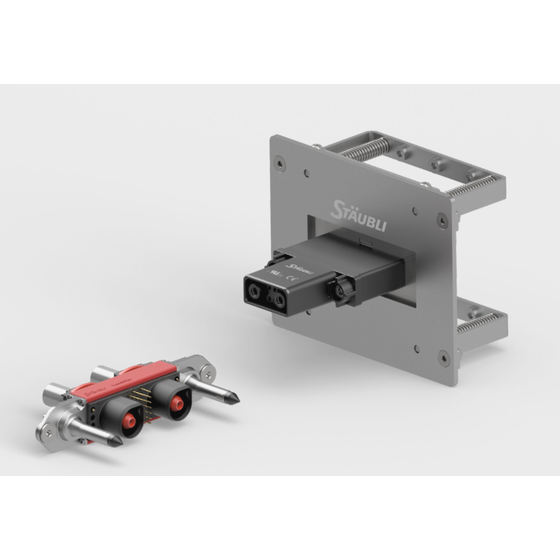

CombiTac alignは、接続時の位置ズレ（ミスアライメント）を大きく吸収できる次世代モジュラーコネクタです。 最大±15mmの高い位置補正能力と、10万回の嵌合寿命を兼ね備え、AGV・AMR・AGFをはじめとした接触式の自動充電用途で高い信頼性を発揮します。 電力・信号の複数の接続を一体化できるモジュール構造により、装置設計の自由度を大幅に向上。 厳しい環境下でも安定した接続性能を提供します。 【製品特長】 • 最大±15mmのミスアライメント補正 フローティング機構とガイドファンネルにより、接続時の位置ズレや角度ズレを吸収。 AGV・AMR・AGFなどの自動ドッキングでも確実な接続を実現します • 100,000回の高挿抜耐久性でメンテナンスコスト削減 • ±4mm対応モデルもラインアップ • MULTILAMコンタクトによる高信頼接続 低接触抵抗と安定した電流伝送を維持し、100,000回の繰り返し接続が可能です。 • 電力・信号・データ・流体・空圧を一体化可能 • 最大720A対応（構成による）
この製品へのお問い合わせ
関連動画
基本情報
• ミスアライメント（位置ずれ）補正 X方向：±15mm Y方向：±10mm Z方向：20mm • 角度補正：±2° • 定格電圧：300V（電源）／60V（信号） • 定格電流：最大100A（電源） • 使用温度：-40℃～+125℃ • 保護等級：IP23
価格帯
納期
用途／実績例
•AGV／AMR/AGFの接触式自動充電 •ロボットのドッキング接続 •自動化ラインの電源・信号一体接続 •バッテリー交換システム（物流・製造設備） •試験装置・検査設備の自動接続 特に、位置ズレが発生しやすい「自動接続／無人化設備」での採用に最適です。
