筐体の熱拡散・基板応力・振動耐性など電子機器特有の課題をFrontISTRで解析

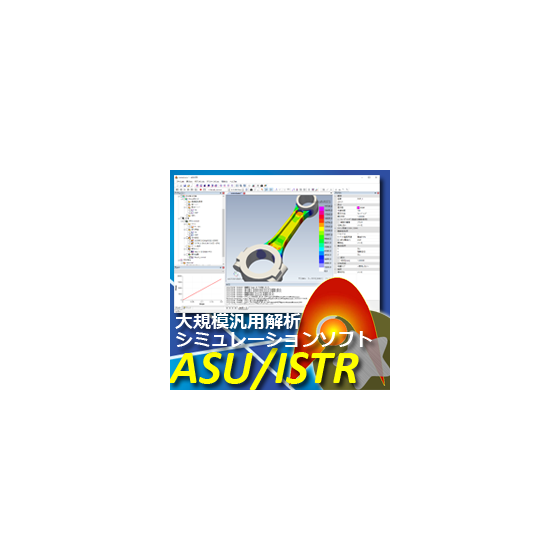

ASU/ISTRは、電子機器設計で重要となる熱分布解析、筐体剛性評価、振動特性確認など 幅広い解析を実施できるFrontISTR専用プリポスト統合環境です。 CADデータからの解析準備を効率化し、電子筐体の詳細評価をスムーズに行えます。 【特徴】 基板・筐体・内部部品の複合モデル解析に対応 熱解析と構造解析を一貫して行えるワークフロー 電子機器の複雑なパーツ分割にも適応する自動メッシュ生成 無償商用利用可能なソルバーで高密度モデルもコスト増なし 等方性・異方性材料を扱える基本材料データベースを搭載 自社分析手法に合わせてGUI機能を追加可能 FrontISTR開発メンバーが特殊ルーチン追加など高度ニーズに対応
この製品へのお問い合わせ
基本情報
■ メッシュ ソリッド自動生成: 全四面体（節点共有複合ボリューム可能）、適合ボクセルメッシュ ソリッド手動生成: 矩形・円筒 ■ インポート機能 CAD/ポリゴン: IGES、STEP(アセンブリ可)、Parasolid XT、ACIS SAT、STL、OBJ等 メッシュ: Nastran BD、FEMAP Neutral、Abaqus INP（格子データのみ） FrontISTR cnt/msh: FrontISTR V5フォーマットに対応 その他、VTK等のオープン系メッシュフォーマットに多数対応 ■ 対応ソルバー機能 ・静解析（幾何線形/非線形）、動解析、振動解析、固有値解析、熱伝導解析（定常・非定常） ・MPC、接触解析、ばね境界、フィルム要素等にも対応 ・材料構成則はFrontISTR対応の全タイプに対応 ■ 動作環境 OS: Windows10/11 64bit ハードウェア: Intel Xeon 4コア以上推奨、メモリ32GB以上推奨 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
自動車構造部材設計検討 金型たわみ連成解析 複合材圧力容器の設計 半導体パワーモジュールの寿命予測 土木構造物の振動解析 発電用風車連成解析
