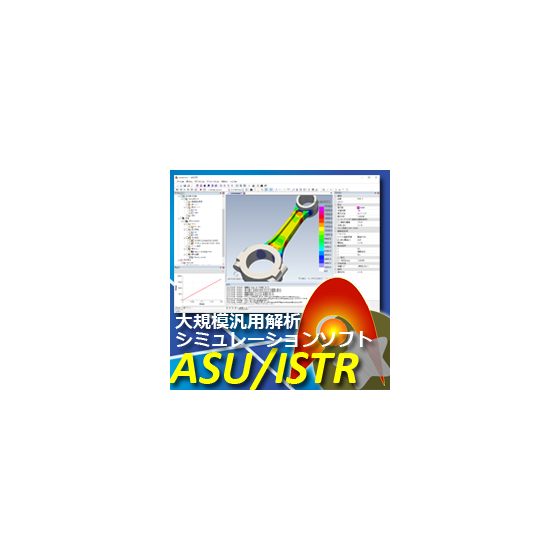

大型装置の剛性・熱変形・振動特性を高精度で解析できるFrontISTR対応環境
ASU/ISTRは、産業機械や生産装置に求められる強度評価、熱変形解析、振動解析を 一つの環境で行えるWindows版プリポスト統合パッケージです。 巨大モデルや複数パートモデルでも安定して計算できるFrontISTRを標準採用しています。 【特徴】 大型装置・架台・フレーム構造の強度解析に最適 多パートモデルでも安定して生成できる自動ソリッドメッシュ機能 無償ソルバーのため、大規模解析でもライセンス費用が増加しない 熱負荷・機構部変形など、装置特有の問題にも柔軟に対応 装置メーカーの運用に合わせたプリポストの機能カスタムが可能 実績豊富なASU/GROOVEをプラットフォームに採用 ソルバー開発メンバーによる高度計算ロジックの追加にも対応
この製品へのお問い合わせ
基本情報
■ メッシュ ソリッド自動生成: 全四面体（節点共有複合ボリューム可能）、適合ボクセルメッシュ ソリッド手動生成: 矩形・円筒 ■ インポート機能 CAD/ポリゴン: IGES、STEP(アセンブリ可)、Parasolid XT、ACIS SAT、STL、OBJ等 メッシュ: Nastran BD、FEMAP Neutral、Abaqus INP（格子データのみ） FrontISTR cnt/msh: FrontISTR V5フォーマットに対応 その他、VTK等のオープン系メッシュフォーマットに多数対応 ■ 対応ソルバー機能 ・静解析（幾何線形/非線形）、動解析、振動解析、固有値解析、熱伝導解析（定常・非定常） ・MPC、接触解析、ばね境界、フィルム要素等にも対応 ・材料構成則はFrontISTR対応の全タイプに対応 ■ 動作環境 OS: Windows10/11 64bit ハードウェア: Intel Xeon 4コア以上推奨、メモリ32GB以上推奨 ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
価格帯
納期
用途／実績例
自動車構造部材設計検討 金型たわみ連成解析 複合材圧力容器の設計 半導体パワーモジュールの寿命予測 土木構造物の振動解析 発電用風車連成解析
