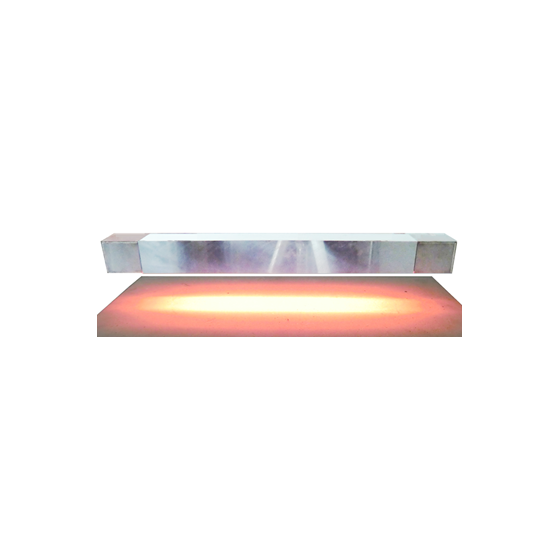

工業用　カーボンラインヒーター　CFLH-50 シリーズ

基本情報

型式　　　　　　　　　　　　　　鏡長　電圧-出力　 CFLH-50/PL/L140/200V-320W120mm200V-320W CFLH-50/PL/L240/200V-630W240mm200V-630W CFLH-50/PL/L320/200V-630W320mm200V-630W 詳細は下記のサイトで確認してください https://www.heat-tech.biz/ch/products/23941.html

価格帯

納期

用途／実績例

精密洗浄後の300mmシリコンウェハーの乾燥 プリント基板洗浄後の乾燥 自動車塗装の乾燥 水性塗料の乾燥 水性インクの乾燥 海苔の乾燥 水産物の乾燥 冷凍倉庫の霜取り 熱収縮トンネルの熱源 ガラス予熱処理 乾燥炉の熱源 プリント基板の熱変形計測の熱源 冷凍倉庫のシャッターの除霜 コーターの乾燥速度短縮 樹脂ペレットの小ロット乾燥 SICウェハーのアニール処理 仮固定用接着剤の乾燥 脱水ベークの高速化 チャックホルダーの予熱 レジスト膜のプリベークの熱源 露光後ベーク（PEB）の熱源 ポストベークの熱源 ロボット洗浄機の乾燥 リフローハンダ槽のプリント基板の予熱 カップのヒートシュリンク パンの仕上げ加熱 干肉の乾燥 顆粒の乾燥 車載向けプリント基板の125℃耐熱試験 電線端子のヒートシュリンク 金属含有工場排水の乾燥処理

詳細情報

•

  レジスト膜のプリベークの熱源 問題点 半導体製造プロセスにおいて、レジスト膜のプリベークは膜品質を安定させるために重要な工程です。しかし、従来の熱源では昇温速度が遅いため、スループットの低下が生産効率に影響を与えていました。さらに、熱源の設置スペースの確保も課題となっていました。 　⇒改善のポイント カーボンラインヒーターを使用して レジスト膜のプリベークを行うことで、迅速かつ均一な加熱が可能となった。また、高速昇温によりスループットの向上を実現し、生産効率の最適化に貢献した。さらに、カーボンラインヒーターのコンパクトな設計により、省スペース化を実現し、設備の柔軟なレイアウトが可能になった。

•

  露光後ベーク（PEB）の熱源 問題点 従来の熱源では昇温速度が遅く、スループットの改善が期待できない可能性があった。 　⇒改善のポイント カーボンラインヒーターを使用して レジスト膜のPEBを行うことで、迅速な加熱が可能となった。昇温によりスループットの向上を実現し、生産効率の最適化に貢献した。さらに、カーボンラインヒーターのコンパクトな設計により、省スペース化を実現し、設備の柔軟なレイアウトが可能になった。

•

  ポストベークの熱源 問題点 従来の熱源では昇温速度が遅く、スループットの改善が期待できない可能性があった。 　⇒改善のポイント カーボンラインヒーターを使用して レジスト膜のポストベークを行うことで、迅速な加熱が可能となった。昇温によりスループットの向上を実現し、生産効率の最適化に貢献した。さらに、カーボンラインヒーターのコンパクトな設計により、省スペース化を実現し、設備の柔軟なレイアウトが可能になった。

•

  ロボット洗浄機の乾燥 問題点 従来の熱源では、昇温速度が遅く、乾燥プロセスに時間がかかり、スループットの低下を招く可能性があった。 　⇒改善のポイント 水の赤外線吸収周波数に合わせたカーボンラインヒーターを使用して 部品の洗浄後の加熱乾燥を行うことでスループットの向上を実現し、生産効率の最適化に貢献した。さらに、カーボンラインヒーターのコンパクトな設計により、省スペース化を実現し、設備の柔軟なレイアウトが可能になった。

•

  リフローハンダ槽のプリント基板の予熱 問題点 従来の熱源では、昇温速度が遅く、予熱プロセスに時間がかかり、スループットの低下を招く可能性があった。 　⇒改善のポイント 昇温速度の速いカーボンラインヒーターを使用して 予熱を行うことでスループットの向上を実現し、生産効率の最適化に貢献した。さらに、カーボンラインヒーターのコンパクトな設計により、省スペース化を実現し、設備の柔軟なレイアウトが可能になった。

•

  カップのヒートシュリンク 問題点 生産ラインのスピードアップが求められており、従来のヒーターではサイズや形状が適切でなく、効率的な加熱が難しいという課題があった。 　⇒改善のポイント カーボンラインヒーターを使用して、加熱長475mmで40cm角のコンパクトな設計を実現した。これにより、必要なスピードでの加熱が可能となり、スループットの向上が実現した。また、カーボンラインヒーターの小型で効率的なデザインにより、省スペース化が進み、設備のレイアウト変更にも柔軟に対応できるようになった。

•

  車載向けプリント基板の125℃耐熱試験 問題点 温度サイクル試験TCTの為、点滅時間の速い遠赤外線ヒーターが必要だった。 　⇒改善のポイント 点滅速度の速いカーボンラインヒーターを使用した。さらに、コンパクトな設計により、省スペース化を実現し、設備の柔軟なレイアウトが可能になった。

•

  電線端子のヒートシュリンク 問題点 作業時間を短縮する為、昇温時間の速い遠赤外線ヒーターが必要だった。 　⇒改善のポイント 昇温時間の速いカーボンラインヒーターを使用した。遠赤外線による効率的な収縮が可能になった。また、コンパクトな設計により、限られた作業スペースでも効率的なヒートシュリンク処理が可能になった。

•

  金属含有工場排水の乾燥処理 問題点 作業時間を短縮する為、昇温時間の速い遠赤外線ヒーターが必要だった。 　⇒改善のポイント カーボンラインヒーターを使用して、遠赤外線を利用して水分を蒸発した。熱の均等性が良いため、金属を過熱するリスクを減らせた。また、コンパクトな設計により、限られた作業スペースでも効率的なヒートシュリンク処理が可能になった。

ラインアップ（3）
