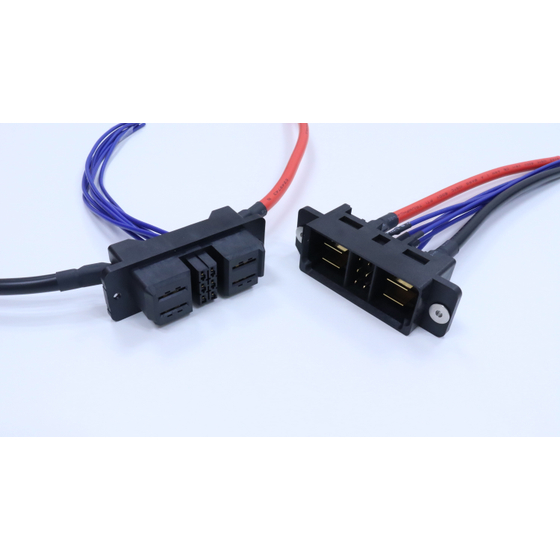

最大50A対応可能ドロワーコネクタ！
- 電源端子は1端子につき最大50Aの対応が可能です。 - 電源端子2極、信号端子6極を混在する事で省スペース化を実現できます。 - 多点挟み込み接触構造により、コンタクトの座屈を防ぎ、安定した接触力で信頼性を向上させています。（電源端子：8点接触/信号端子：2点接触） - 嵌合誤差をX方向に±3.5mm、Y方向に±2.8mm吸収する誘い込み機構を搭載しています。 - プラグ側コネクタのネジ止め部分の可動により、最大XY方向±0.7mm吸収が可能です。 - 有効嵌合長が電源端子3.0mm、信号端子2.4mmの高信頼設計で、時差接触に対応しています。
この製品へのお問い合わせ
基本情報
＜製品仕様＞ 【FG01：レセプタクル（ケーブル側コネクタ）】 - インシュレータ材質：PBT(ガラス繊維入り)UL94V-0材 黒色 - コンタクト材質 ：銅合金 - コンタクト仕上 ：ニッケルメッキ下地 信号コンタクト：（接触部）金メッキ仕上、（圧着部）ニッケルメッキ 電源コンタクト：（接触部）金メッキ仕上、（半田付け部）金メッキ仕上 【FG11：プラグ（ケーブル中継用コネクタ）】 - インシュレータ材質 ：PA9T(ガラス繊維入り)UL94V-0材 黒色 - コンタクト材質 ：黄銅 - コンタクト仕上 ：ニッケルメッキ下地 信号コンタクト：（接触部）金メッキ仕上、（テール部）錫メッキ仕上 電源コンタクト：（接触部）金メッキ仕上、（半田付け部）錫メッキ仕上 - ワッシャー/リベット材質 ：ステンレス【性能】
価格帯
納期
用途／実績例
用途 実績 詳しくはお問い合わせください。
