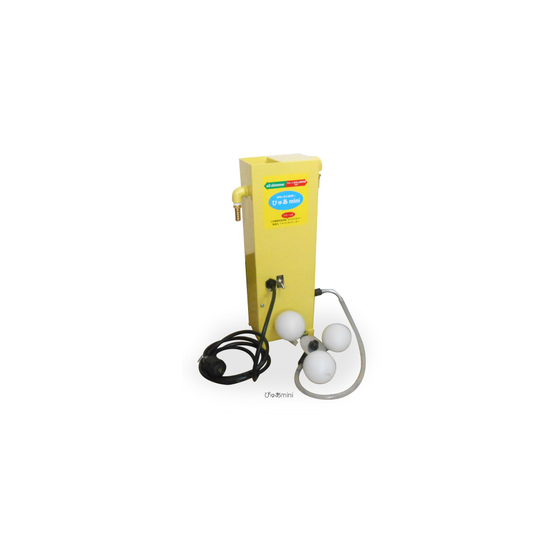

浮上油回収装置『ぴゅあmini』

関連動画

基本情報

設置は簡単、工事不要、タンクの上に置くだけでOK 【仕様】 ■大きさ：100×130×420mm ■フロート：75丸×3 (75丸×2) ■ポンプ：電動式チューブポンプ ■動力：100V5w ■温度：5～60℃ ■能力：1L/min ■重量約5kgで持ち運びできます 素晴らしい速さで浮上油を回収します。ベルト式、スパイラル式の10倍以上の速さです。 しかも、回収した油に水はほとんどありません。油回収率95％以上。

価格情報

218000円

価格帯

10万円 ~ 50万円

納期

~ 1ヶ月

※数量により納期が変わります。基本的に10日～20日

用途／実績例

・工作機械（NC旋盤、マシニングセンターなど）、研削盤、洗浄機などの浮上油回収に最適。 ・クーラント液の腐敗、バクテリア, 異臭の発生をおさえます。 　　 ・工具寿命延長。

詳細情報

•

  （仕組みの核心） 「薄い油が蓄積 → 濃縮 → 空気が閉塞 → 空気圧で油を押し出す」までをご覧ください。 1. 油水の分離が始まる フロートから吸い込まれた油水混合物が分離槽に入る。 → 水は比重差で沈み、水出口から排出される。 薄い油は上部に浮き、水排出口と同じ高さで留まる。 空気は薄い油層を通り抜けて油排出口から抜けていく。

•

  2. 薄い油が蓄積し、濃縮が始まる 浮いている薄い油は新たに吸い込まれた油と混ざり、徐々に濃くなる。この段階では油面はまだ上昇せず、空気は油層を通過できる。

•

  3. 油層が厚くなり、空気が通れなくなる 油が濃くなり層が厚くなると、空気は通過しにくくなる 。 さらに濃厚な油層になると空気は完全に抜けられなくなる。 抜け道を失った空気は弱い圧力として槽内に溜まる。

•

  4. 空気圧で油が押し出される 密閉された槽内で、下部に溜まった弱い空気圧が油層全体を押し上げる。 → 濃縮された油が油排出口から押し出される。 5. 排出後、再び薄い油の状態に戻る。 濃厚油が排出されると油層は薄くなり、空気が再び通り抜けられる。 → 油面は水排出口の高さまで戻る。 自然圧力サイクルによって、ぴゅあminiは薄い油を自動的に濃縮して排出します(pat.)

•

  工作機械側タンクへの取り付け例、タンクに穴を開けなくて、サービスホールをはずしてフロートを浮かべれば工事は不要です。
