【引いて確認】基板用コネクタの半嵌合防止

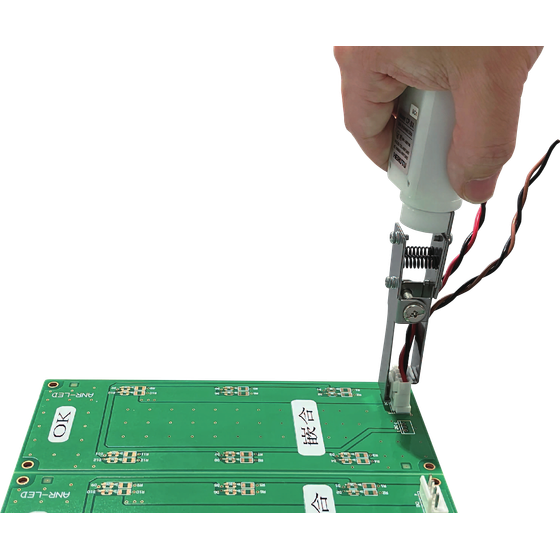

ひっぱりユニットPC-SX15 / PC-SX30 / PC-SX45は、引っ張り対象に合わせた先端部を交換することで、様々な引っ張り作業のポカヨケを可能とする製品です。 基板用コネクタやクリップなどの引っ張り作業において、引っ張り対象（例：コネクタ）を一定の力で引っ張り、引っ張り対象が引っ張られたことを検知して、作業実績を無線発信します。 先端部は、お客様でご用意いただくことが可能です。（φ3×2をご用意しています。） 引っ張る力（バネの強さ）をお選びいただけます。 「PC-SX15」 → バネの強さ約15N 「PC-SX30」 → バネの強さ約30N 「PC-SX45」 → バネの強さ約45N ※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
この製品へのお問い合わせ
関連動画
基本情報
■ひっぱりユニットの概要 ・「ひっぱりユニット」にはスイッチ以外にバネが内蔵されており、一定値以上の力が加わらないとスイッチが押されない機構になっています。またバネは3種類から選択することもできコネクタによって力加減を調整することも可能です。 ・「ひっぱりユニット」には無線送信機が内蔵されており、専用の受信機を使用することでPLCや上位のシステムと連携することが可能になります。シンプルポカヨケカウンター(TW-800R-SCL)を利用すれば、員数管理ができる最小構成のポカヨケシステムを構築することもできます。これにより半嵌合状態のコネクタが市場へ流出するのを防ぎながら、検査漏れや検査忘れも同時に防ぐことが可能になります。 ・先端部分を自社で設計することで、関係のある加工メーカーに製作を依頼したり、3Dプリンターを活用して社内で先端パーツを内製することも可能になります。この柔軟性により、コストやリードタイムの削減が図れるだけでなく、試作から実装までのスピードアップにもつながります。 ※お困りのコネクタのハーフロック問題がありましたら、お問い合わせください。改善内容のご提案を検討いたします。
価格帯
納期
用途／実績例
※詳しくはPDF資料をご覧いただくか、お気軽にお問い合わせ下さい。
