デュアルトラック磁石を用いて磁気式エンコーダで最大23ビットの分解能を達成、バッテリーバックアップマルチターンカウンタ機能内蔵

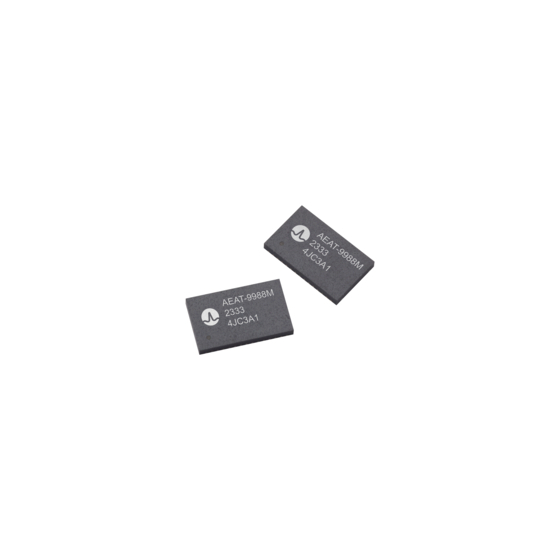

『AEAT-9988M』は、360度全回転にわたり高精度な角度測定を実現する磁気式ロータリー角度センサです。 デュアルトラック・マグネットが垂直方向に回転することで、必要な磁界を生成します。マグネットリングのサイズは、内径20mmから50mmまで幅広く選択可能です。 アブソリュート角度測定機能により、マグネットの角度位置を即座に把握でき、分解能は16ビットから23ビットの間で選択・再設定が可能です。
この製品へのお問い合わせ
基本情報
【特長】 ■動作電圧 5V ■絶対位置分解能を16ビットから23ビットの範囲で選択可能 ■1 CPRから65,536 CPRまで柔軟に設定可能なインクリメンタルABI分解能 ■1 pp～32 ppの転流角（UVW）出力 ■PWM出力モード ■ゼロ位置、回転方向、インデックス幅、インデックス位置をユーザーが設定可能 ■ヒステリシス設定機能 ■2線式SSI、3線式SSI、4線式SPI、RS-485、またはBiSS-Cによる絶対位置出力 ■オプションの56ビット・メモリロック機能 ■小型DFN-30パッケージ（8.2 mm × 5 mm） ■高精度を実現するINL（積分非直線性）角度補正機能 ■バッテリーバックアップ付きマルチターン・カウンタ ■動作温度範囲：-40℃～125℃ ■RoHS準拠 ※カタログは英語版となります。
価格帯
納期
用途／実績例
ブラシレスDCモーターおよびステッピングモーターなどに活躍するほかレゾルバおよびポテンショメータの代替品、 産業オートメーションおよびロボット工学、工業用ミシンおよび繊維機械などの分野で活用いただけます。
